ПМВ-71С светильники автомобильные светодиодные

Скачать PDF

Назначение: Транспортные/Автомобильные

Напряжение питания: = 12 В, = 24 В

Потребляемая мощность: 2 Вт, 4 Вт, 6 Вт, 8 Вт

Тип источника света: Матрица светодиодная

Световой поток: 70 лм, 80 лм, 100 лм, 110 лм, 120 лм, 130 лм, 140 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Автомобильные светодиодные светильники ПМВ-71С предназначены для внутреннего освещения машин специального назначения.

Светодиодные светильники ПМВ-71С изготавливаются в соответствии с ТУ 16-2014 ДБИШ.676112.001.

Конструкция

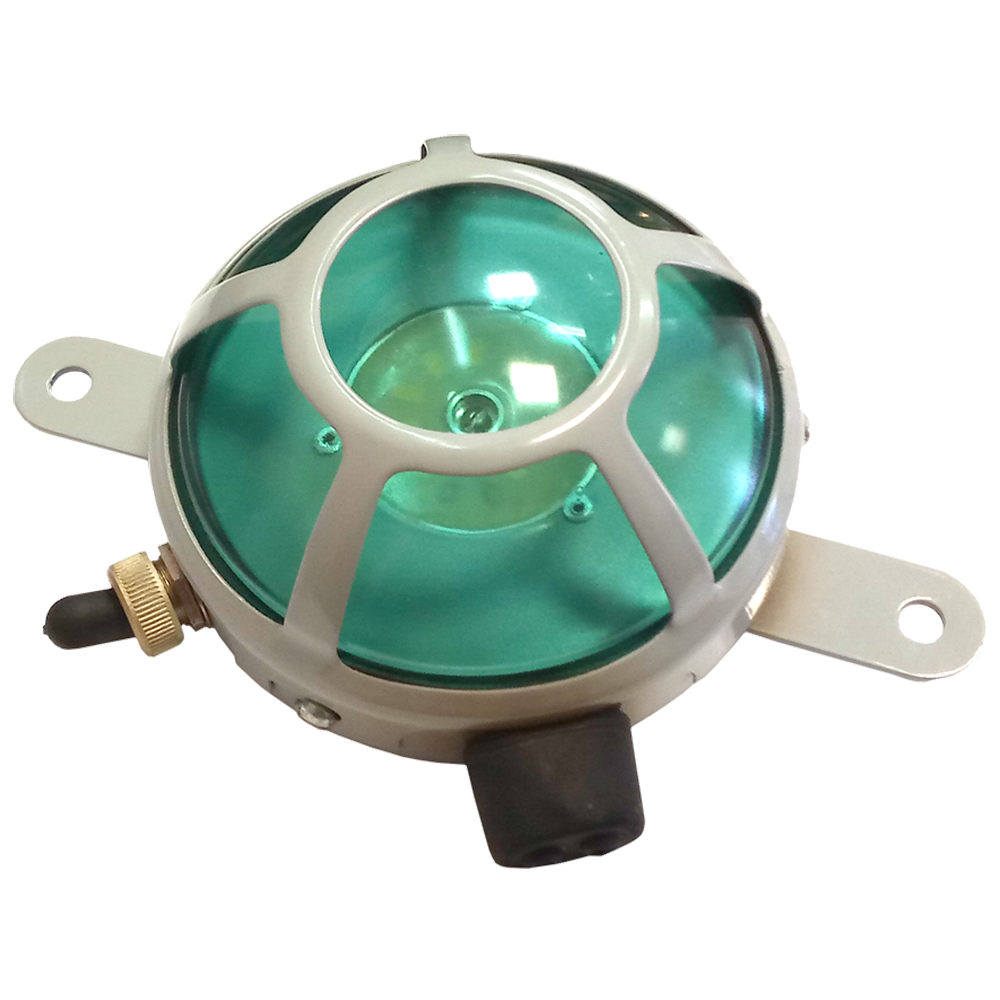

Конструкция светильника ПМВ-71С состоит из стального корпуса, выключателя, контактной колодки и планки. Светодиодный модуль прямого включения защищен стеклом и решеткой.

В светодиодном модуле предусмотрены отверстия для закручивания крепежных болтов при установке светильника без планки.

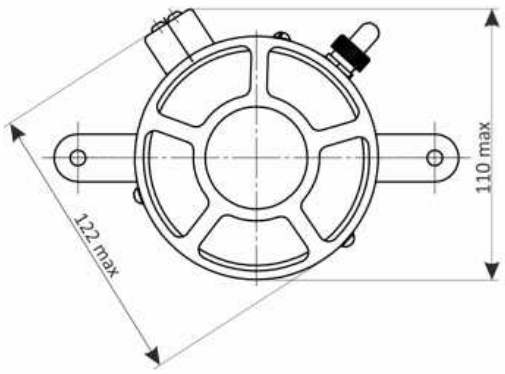

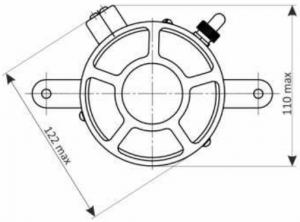

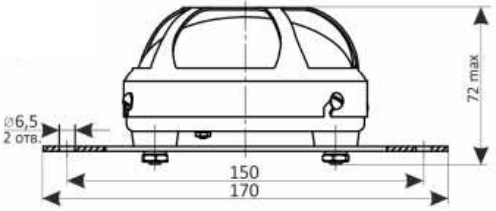

Габаритные размеры

Технические характеристики

Пульсации светового потока	1%
Цветовая температура	4000К, 5000К, 2700К (по заказу), 6000К (по заказу)
Угол излучения	120°
Коэффициент мощности	0,92%
Материалы изготовления	Сталь
Способ крепления или установки	Крепление плафона производится за 4 отверстия во фланце корпуса диаметром 5,8 мм, расположенные на диаметре 117 мм (монтаж без планки )
Ресурс	50000 ч
Класс защиты от поражения электрическим током	III
Климатическое исполнение (диапазон рабочих температур)	-45...+50°С
Исполнение по степени защиты	IP54
Габаритные размеры	170х110х72 мм
Вес	0,51 кг

Структура обозначения, пример заказа

ПМВ-71С

Е14

12-24В АС/DС

850

КЛ1

IP54

-45+50

001

XXХ

Номер специального заказа

Исполнение:
001 — 2 Вт (Е8/Е13/Е14);
002 — 4 Вт (Е7/Е8/Е12/Е13);
003 — 6 Вт (Е7/E8/E11/E12);
004 — 8 Вт (Е7/E10/E11)

Диапазон рабочих температур: указывается, если значение отличается от стандартного, -45...+50°С — не указывать

Степень защиты от внешних воздействий: IP54

Тип рассеивателя:
Кл1 — прозрачное стекло;
Кл2 — СЗС-5 (сине-зеленое стекло)

Индекс цветопередачи и цветовая температура Ra>80:
840 — 4000К (нейтральный);
827 — 2700К (по заказу);
830 — З000К (теплый) (по заказу);
865 — 6500К (дневной) (по заказу), Red

Рабочее напряжение: 12-24 В AC/DC (стандарт не указывать)

Эффективность светильника:
Е7 — 70 Лм/Вт;
Е8 — 80 Лм/Вт;
E10 — 100 Лм/Вт;
E11 — 110 Лм/Вт;
Е12 — 120 Лм/Вт;
Е13 — 130 Лм/Вт;
Е14 — 140 Лм/Вт

Номинальная мощность светильника, Вт: 2; 4; 6; 8

Наименование светильника
