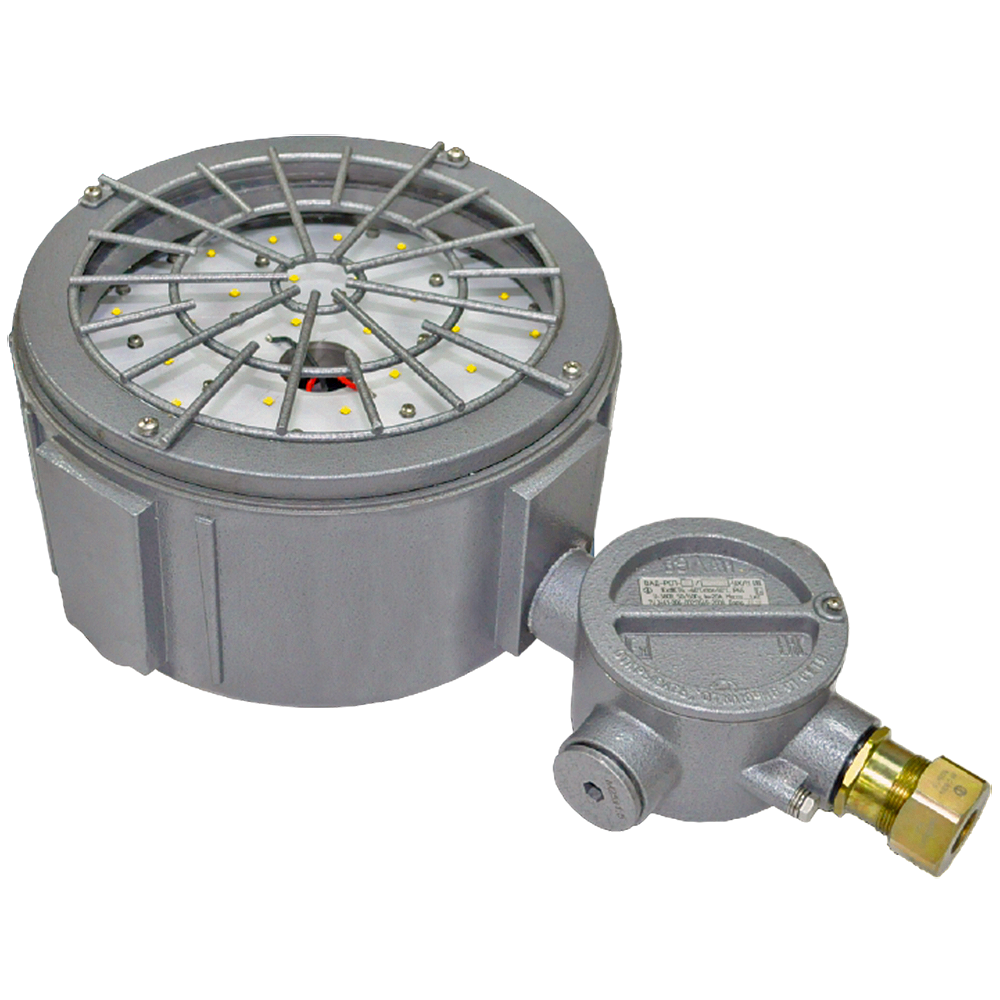

ВЭЛАН71 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 230 В

Потребляемая мощность: 20 Вт, 30 Вт, 40 Вт, 50 Вт, 60 Вт, 80 Вт

Тип источника света: Сверхъяркие светодиоды

Световой поток: 110 лм

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные светильники ВЭЛАН71 изготавливаются в соответствии с ПИНЮ.676200.001 ТУ и предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности:

  • простота и надежность;
  • большой световой поток при малых габаритах;
  • возможность использования светильника для общего освещения;
  • дополнительно комплектуется решеткой;
  • возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника не менее 1 часа.

Конструкция

Светильник с видом взрывозащиты 1Ex d IIC T6 Gb состоит из двух отделений, отделения ввода и отделения светотехники с драйвером постоянного тока и светодиодным модулем. Корпусные детали изготовленные из алюминиевого сплава с последующим порошковым полиэфирным покрытием. Светопропускающая часть светильника изготавливается в двух вариантах из органического и неорганического стекла.

Светильник с видом взрывозащиты PB Ex d I Mb имеет аналогичную инструкцию корпусные детали изготавливаются из сплава ЦОА1, а так же светильник комплектуется защитной решеткой.

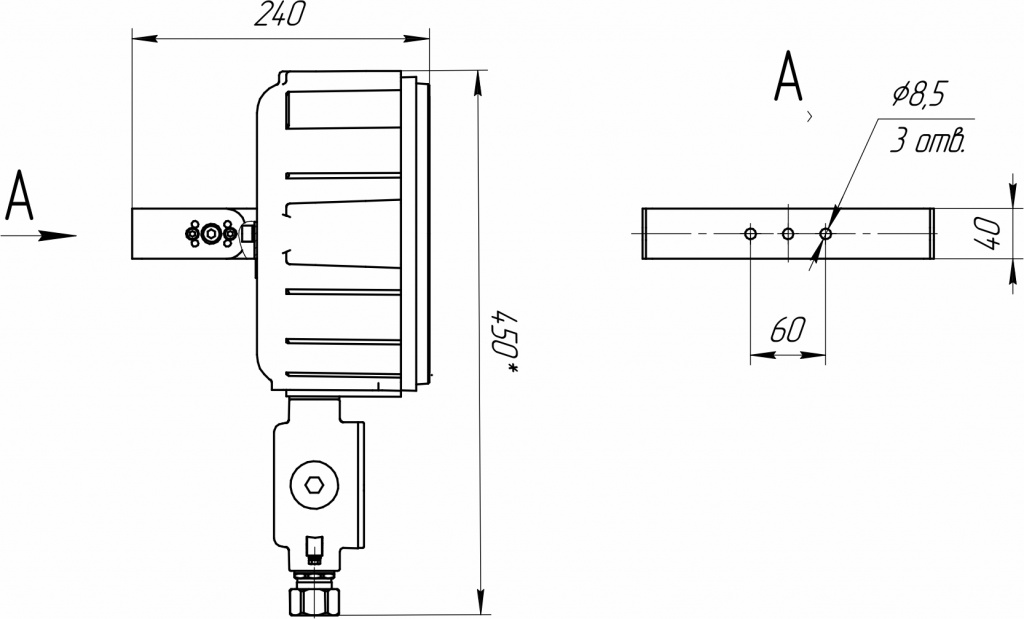

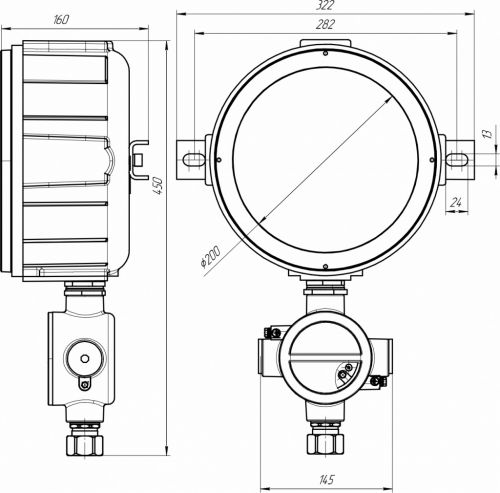

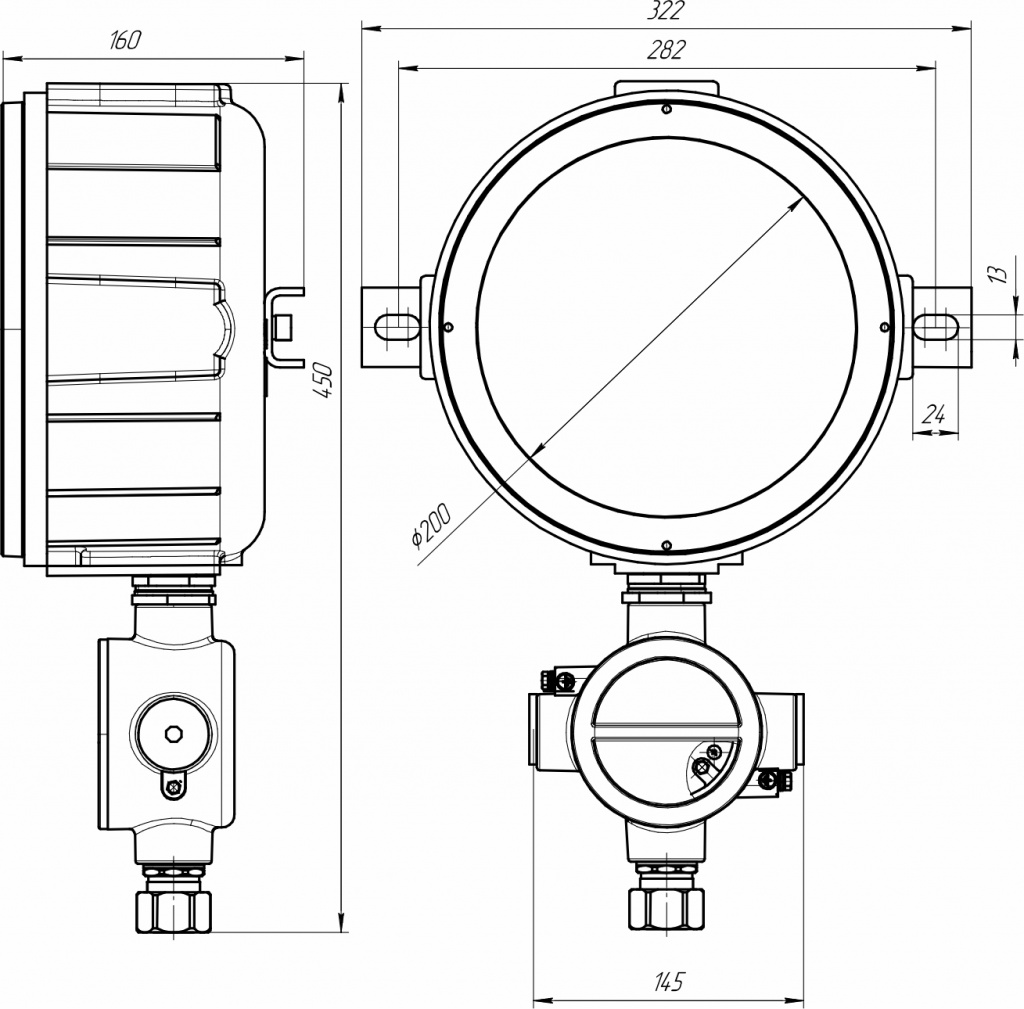

Габаритные и присоединительные размеры





П: потолочное крепление





С1: крепление на скобе





Технические характеристики

Цветовая температура 4500-6000 К
Коэффициент мощности >0,95
Материалы изготовления Алюминиевый сплав; цинко-алюминиевый сплав
Способ крепления или установки П: потолочное крепление; С1: крепление на скобе
Электроподключение Вводы для не бронированного кабеля
Маркировка взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, PB Ex d I Mb
Климатическое исполнение (диапазон рабочих температур) В1, ОМ1, У5, УХЛ1
Исполнение по степени защиты IP66, IP67

Структура обозначения, пример заказа

ВЭЛАН71
Ш
АК
СД.Л.
Х1
Х2
Х3
Х4
Х5

Вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1, У5 (для светильников в рудничном исполнении)

10, 15, 20, 30, 45, 60 — угол раскрытия света вторичной оптики (градусы), только для светильников мощностью 40, 50, 60 80 Вт (если индекс не указан, то светильник поставляется без линз)

Напряжение питания и тип тока

Тип крепления:
П — потолочное;
С1 — на скобе

Мощность светильника (Вт):
для без аккумуляторных: 40, 50, 60, 80;
для аккумуляторных: 20, 30, 40, 50, 60

Источник света: светодиоды

Индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее (в случае, если аккумуляторная батарея не требуется, индекс не указывается)

Индекс указывается для светильников в рудничном исполнении

Светильник взрывозащищенный

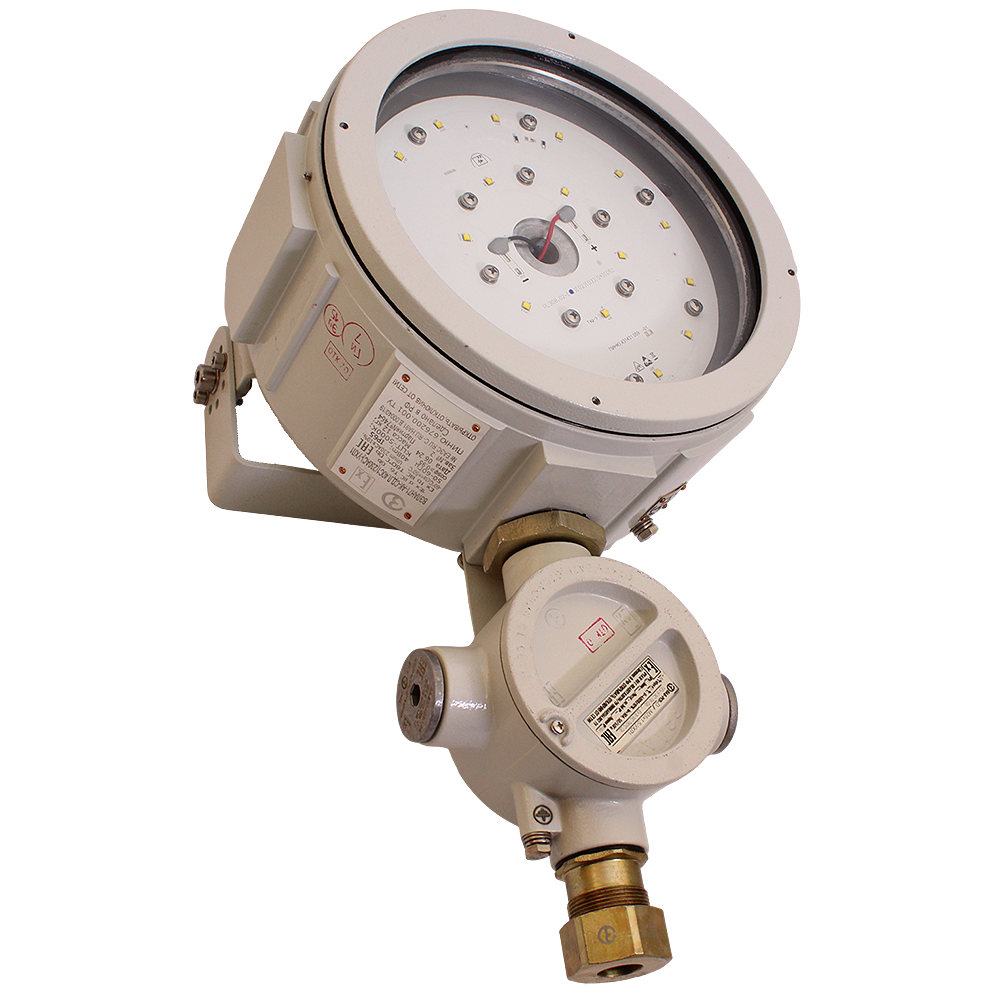

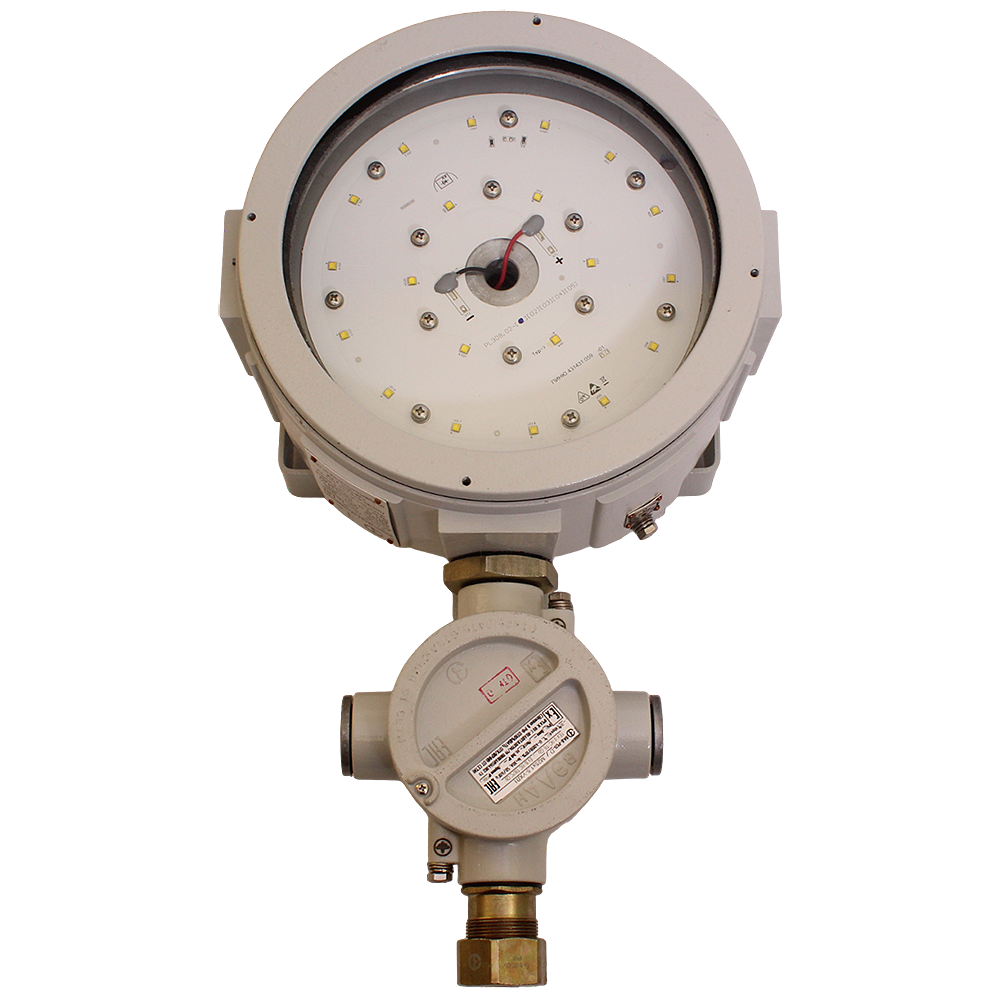

Варианты исполнений




Стандартный комплект поставки

По умолчанию светильник комплектуется кабельным вводом для не бронированного кабеля ВК-С-ВЭЛ 4-М25.

Дополнительная комплектация, опции

Дополнительно заказывается защитная решетка для светильников с видом взрывозащиты 1Ex d IIC T6 Gb, кабельные вводы для бронированного кабеля, трубной проводки или металлорукава.
