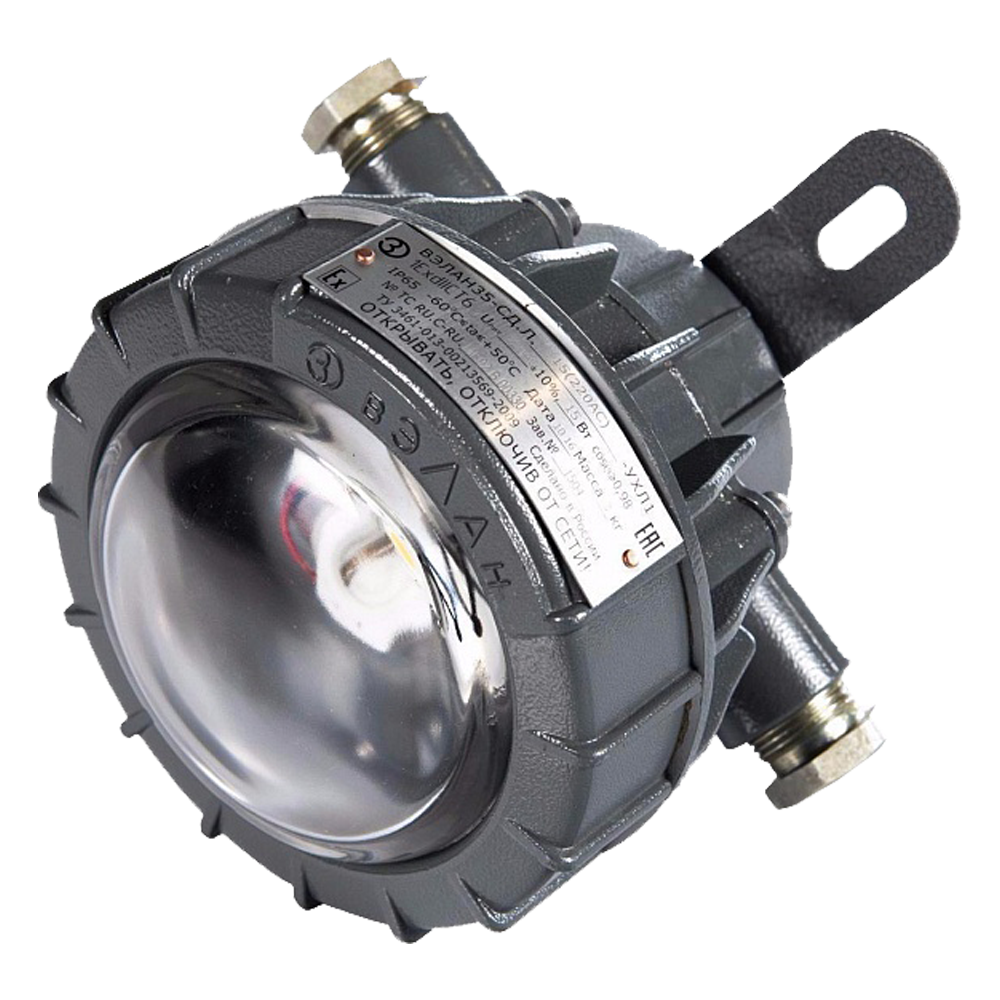

ВЭЛАН35 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 8 Вт, 15 Вт

Тип источника света: Матрица светодиодная

Световой поток: 712 лм, 1089 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники ВЭЛАН35 предназначены для освещения коридоров, лестничных пролетов, маленьких помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Круглый корпус светодиодных светильников ВЭЛАН35 выполнен из алюминиевого сплава с видом взрывозащиты Exd (взрывонепроницаемая оболочка) Светильник разделен на два отделения: отделение схемотехники, с расположенным внутри драйвером управления светодиодами и светодиодными источниками света, и отделение ввода с зажимами для подключения питания и двумя кабельными вводами. В зависимости от подключения один из них может быть закрыт с помощью заглушки. Соединение отделения схемотехники с отделением ввода осуществляется с помощью проводов, проложенных через отверстие и герметично залитых компаундом.

Светопропускающий элемент осветительных приборов ВЭЛАН35 крепится внутри обоймы на компаунд и дополнительно фиксируется с помощью контргайки, после чего вся конструкция скручивается по резьбе с основным корпусом.

Преимущества светильников ВЭЛАН35:

Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
Корпус из алюминиевого сплава с порошковым покрытием обеспечивает длительный срок службы.
Возможно подключение аккумуляторного блока во взрывозащищенной оболочке (БАВО).

Технические характеристики

Коэффициент полезного действия	94%
Материалы изготовления	Коррозионностойкий алюминиевый сплав с порошковым покрытием, термостойкое ударопрочное стекло
Способ крепления или установки	На скобе (С1), на трубе (Т1), на крюке (К), на опоре (О), потолочное (П)
Электроподключение	Подключение к клеммам через кабельные вводы с резьбой G3/4"
Диаметр подводимого кабеля	8...14 мм
Сечение подсоединяемых жил	3х(1-2,5 мм²)
Маркировка взрывозащиты	1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Габаритные размеры	139х150...245х150 мм
Вес	2,36 кг

Структура обозначения, пример заказа

ВЭЛАН35

СД.Л

Т1

220AC

УХЛ1

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Шифр напряжения питания (220DC для напряжения постоянного тока или 220AC для напряжения переменного тока)

Шифр типа крепления (на скобе - С1, на трубе - Т1, на крюке - К, на опоре - О, потолочное - П)

Суммарная мощность используемых в светильнике светодиодов, Вт (8, 15)

Шифр источника света (Светодиоды)

Обозначение модели

Варианты исполнений

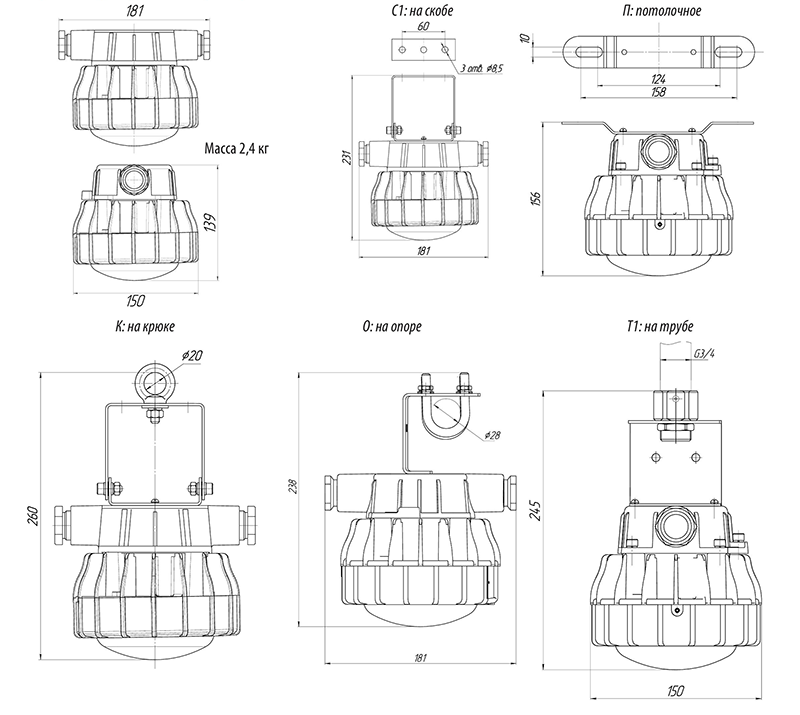

Габаритные и присоединительные размеры светильников ВЭЛАН35

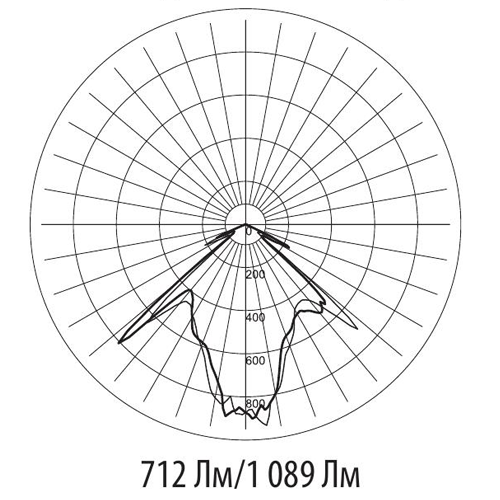

Фотометрическая кривая

Стандартный комплект поставки

Светильник ВЭЛАН35 в комплекте со светодиодным источником света и двумя кабельными вводами для небронированного кабеля.
Паспорт.

Дополнительная комплектация, опции

Кабельные вводы:
- ВК-Х-ВЭЛ2БМ- G3/4”-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ2БТ-G3/4”-Exd- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G3/4”.
- ВК-Х-ВЭЛ2БТ-G3/4”-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G3/4”.
  Примечание: при заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4”
Уровень пылевлагозащиты IP66.
II класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.
Напряжение питания 12 В AC/DC, 24 В AC/DC, 36 В DC.

Скачать документацию

ВЭЛАН35 светильники взрывозащищенные светодиодные. IES-файлы.
