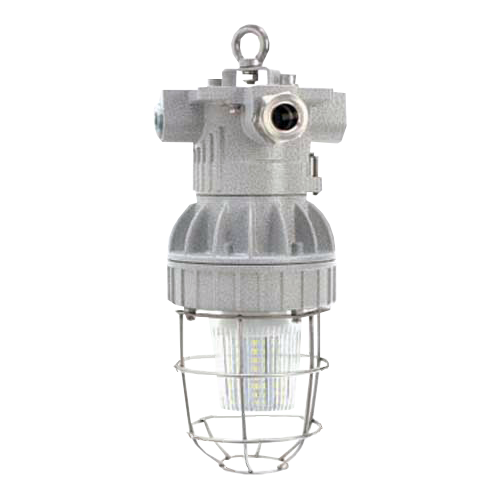

СГР05 светильники взрывозащищенные для протяженных помещений

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные, Переносные/Передвижные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 8 Вт, 12 Вт, 15 Вт, 23 Вт, 33 Вт, 45 Вт, 60 Вт, 70 Вт, 100 Вт, 105 Вт, 140 Вт, 160 Вт

Тип источника света: Лампа галогенная, Лампа дуговая ртутно-вольфрамовая смешанного света (ДРВ), Лампа накаливания общего назначения (ЛОН), Лампа ртутная НД люминесцентная компактная (КЛЛ), Лампа светодиодная, Матрица светодиодная

Световой поток: 1240 лм, 2480 лм, 3720 лм, 4960 лм, 6200 лм, 7440 лм, 11160 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники СГР05 предназначены для освещения протяженных помещений. Конструкция представляет собой несколько светильников, соединенных между собой кабелем. Количество светильников и расстояние между ними выбирает заказчик, что позволяет получить равномерное освещение помещений различной протяженности.

Примечательно, что все взрывозащищенные светильники в электрической цепи подключены методом параллельного соединения и находятся под одним и тем же напряжением. То есть, если выйдет из строя любая из ламп, то остальные будут функционировать.

Корпус светильника СГР05 для протяженных помещений выполнен из алюминиевого сплава. Внутри корпуса размещен патрон, защищенный огнестойким ударопрочным боросиликатным колпаком, крепящемся к корпусу с помощью резьбы. Переносные светильники СГР05 имеют крюк для подвешивания.

Область применения взрывозащищенных светильников СГР05 - взрывоопасные зоны помещений и наружных установок, шахты и рудники, опасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Технические характеристики

Тип патрона	E27
Материалы изготовления	Коррозионностойкий модифицированный алюминиево-кремниевый сплав, огнестойкое ударопрочное боросиликатное стекло
Способ крепления или установки	Подвешивание через крюк
Электроподключение	Прямое подключение к патрону или к клеммам через кабельный ввод с резьбой 3/4" NPT
Сечение подсоединяемых жил	2,5 мм²; 4 мм²
Маркировка взрывозащиты	1ExdIICT3, 1ExdIICT6, PBExdIMb
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	355х136...403х201 мм
Вес	2,85...5,20 кг

Структура обозначения, пример заказа

СГР05

100

220AC

/МОРЕ

Опции (МОРЕ - морское исп., УЗО - модуль коммутации взрывозащищенный ШГВА-УЗО с устройством защитного отключения, ВГМ - взрывозащищенная вилка типа ВГМ)

Длина L кабеля подключения, м

Расстояние LL между светильниками, м

Количество светильников

Шифр напряжения питания (220AC для напряжения ~ 220 В)

Тип лампы (Н - лампа общего накала, Г - галогенная, ЛКС - люминесц. компактная со спиралевидным типом колбы, ЛК - люминесц. компактная с U-образным типом колбы, СЦ - светодиодная лампа, СМ - смешанного света прямого включения, С - светодиодная матрица)

Мощность ламп или светового потока (Вт или лм)

Обозначение модели

Варианты исполнений

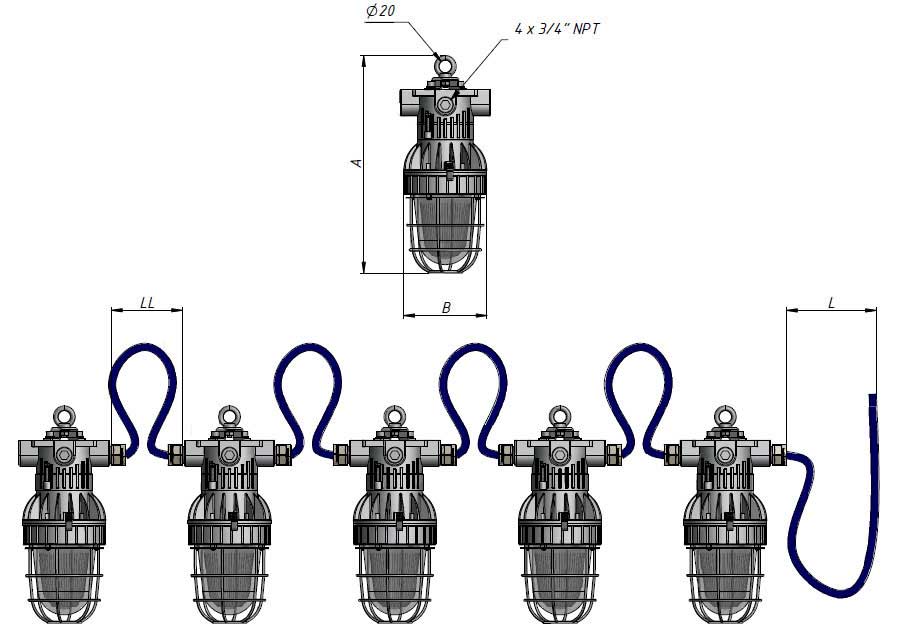

**Габаритные и присоединительные размеры светильников СГР05**

Модель	Мощность лампы или световой поток	Тип лампы	Патрон	Температурный класс	Размер, мм		Масса, кг
Модель	Мощность лампы или световой поток	Тип лампы	Патрон	Температурный класс	А	В	Масса, кг
СГР05-60Н	60 Вт	ЛОН	E27	T4	355	136	2,85
СГР05-70Г	70 Вт	Галогенная	E27	T4	355	136	2,85
СГР05-105Г	105 Вт	Галогенная	E27	T3/T4	355	136	2,85
СГР05-140Г	140 Вт	Галогенная	E27	T3/T4	355	136	2,85
СГР05-15ЛКС	15 Вт	Люм. комп. сп.	E27	T6	355	136	2,85
СГР05-23ЛКС	23 Вт	Люм. комп. сп.	E27	T6	403	201	4,64
СГР05-45ЛКС	45 Вт	Люм. комп. сп.	E27	T6	403	201	4,64
СГР05-23ЛК	23 Вт	Люм. комп.	E27	T5/T6	403	201	4,64
СГР05-33ЛК	33 Вт	Люм. комп.	E27	T5/T6	403	201	4,64
СГР05-8СЦ	8 Вт	Светодиодная	E27	T6	355	136	2,85
СГР05-12СЦ	12 Вт	Светодиодная	E27	T6	355	136	2,85
СГР05-100СМ	100 Вт	Смешанного света	E27	T3/T4	403	201	4,64
СГР05-160СМ	160 Вт	Смешанного света	E27	T3/T4	403	201	4,64
СГР05-1240С	1240 лм	Светодиодная матрица	-	Т6	355	136	2,85
СГР05-2480С	2480 лм	Светодиодная матрица	-	T6	355	136	2,85
СГР05-3720С	3720 лм	Светодиодная матрица	-	T5	355	136	2,85
СГР05-4960С	4960 лм	Светодиодная матрица	-	T5	403	201	4,95
СГР05-6200С	6200 лм	Светодиодная матрица	-	T5	403	201	5,05
СГР05-7440С	7440 лм	Светодиодная матрица	-	T5	403	201	5,20
СГР05-11160С	11160 лм	Светодиодная матрица	-	T4	403	201	5,50

Примечание:

ЛОН - Лампа общего накала.
Галогенная - Галогенная лампа.
Люм. комп. сп. - Люминесцентная компактная со спиралевидным типом колбы.
Люм. комп. - Люминесцентная компактная с U-образным типом колбы.
Смешанного света - Лампы смешанного света прямого включения.
Светодиодная - Светодиодная лампа.

Стандартный комплект поставки

Светильник СГР05.
Паспорт.

Дополнительная комплектация, опции

Морское исполнение.
Модуль коммутации взрывозащищенный ШГВА-УЗО с устройством защитного отключения.
Взрывозащищенная вилка типа ВГМ.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
