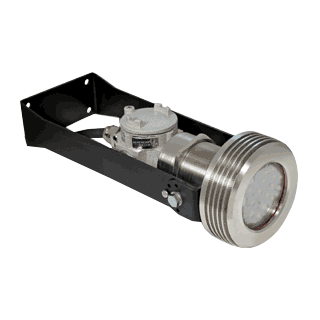

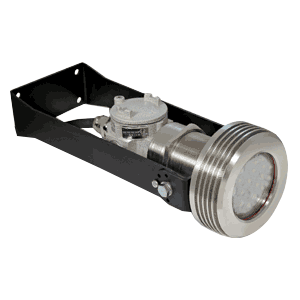

СГМ01 светильники взрывозащищенные светодиодные малогабаритные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 10...36 В, ≈ 110...230 В

Потребляемая мощность: 9,6 Вт, 18,5 Вт, 28,5 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1240 лм, 2480 лм, 3720 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Малогабаритные взрывозащищенные светодиодные светильники СГМ01 предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности.

В светодиодных светильниках СГМ01 применяются сверхъяркие белые светодиоды последнего поколения производства японской компании NICHIA, обладающие высоким КПД и энергетическим световым потоком около 155 лм на 1 Вт. В этих светодиодах использована технология сужения спектрального излучения, благодаря чему в спектре излучения светодиодов отсутствуют ультрафиолетовая и инфракрасная составляющие.

Сила визуального светового потока взрывозащищенных светильников СГМ01 более чем в 2,5 раза превосходит силу светового потока лампы накаливания с аналогичным энергетическим световым потоком, что подтверждено практическими испытаниями. Время включения светильника и перехода в рабочий режим составляет менее 1 секунды.

Во взрывозащищенных светодиодных светильниках СГМ01 применяется вид взрывозащиты Exd (взрывонепроницаемая оболочка). Поэтому, в отличие от взрывозащищенных светильников с видом защиты Exm (герметизация компаундом), светильники серии СГМ01 являются разборными и ремонтопригодными. Отсутствие внешних компаундированных элементов, а также использование cтекла из толстого ударопрочного поликарбоната вместо полимерных защитных линз и пластин, делает возможной эксплуатацию светильников в высокотемпературных режимах, обеспечивает повышенную стойкость к ударным нагрузкам. Применяемые материалы устойчивы к химическому и физическому старению, поэтому срок работы прибора фактически равен сроку эксплуатации его взрывонепроницаемой оболочки, что составляет более 25 лет. Осветительные приборы СГМ01 могут эксплуатироваться при температуре окружающей среды от -60 до +60°С (от -20 до +60°С для рудничного исполнения).

Малогабаритные светильники СГМ01 комплектуются универсальным регулируемым монтажным кронштейном для установки на потолке, на подвеске, на стене и на опоре.

Для модификации без вводной коробки в комплекте, по умолчанию установлен кабель ВБбШвнг 3х1,5 длиной 3 м. В этом случае в конце маркировки взрывозащиты ставится знак «/ПВ». По заказу возможна другая длина и тип кабеля.

**Таблица рекомендуемых замен светильников с основными типами ламп на светодиодные светильники типа СГМ01**
Рекомендуемый вариант светильника серии СГМ01	Заменяемые типы источников света
Рекомендуемый вариант светильника серии СГМ01	Флуоресцентная энергосберегающая лампа	Галогенная лампа	Лампа накаливания
СГМ01-1240С	21 Вт	75 Вт	100 Вт
СГМ01-2480С	40 Вт	150 Вт	200 Вт
СГМ01-3720С	60 Вт	200 Вт	300 Вт

Технические характеристики

Пульсации светового потока	Менее 5%
Материалы изготовления	Никелированая латунь. Ударопрочный поликарбонат
Способ крепления или установки	Крепление на трубу (Т), универсальное поворотное крепление (У)
Электроподключение	Прямое подключение к клеммам L, N, PЕ через кабельный или трубный ввод
Сечение подсоединяемых жил	4 мм²
Маркировка взрывозащиты	1ExdIICT4, ExtbIIIC, PBExdIMb
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	248,5х118...319,5х118 мм
Вес	2,9...4,6 кг

Структура обозначения, пример заказа

СГМ01

105

220AC

/У

КНВ1НК

/ПВ

Опции (ПРОМ - общепромышленное исп., ПВ - прямой ввод кабеля без вводной коробки, ИБП - блок бесперебойного питания ВЗ)

Типоразмер кабельного ввода

Шифр типа крепления (Т - на трубу, У - универсальное поворотное)

Шифр напряжения питания (12DC для напряжения постоянного тока =10...36 В или 220AC для напряжения ~110...230 В)

Шифр светового потока (1240 лм, 2480 лм, 3720 лм)

Обозначение модели

Варианты исполнений

**Варианты исполнений светодиодных светильников СГМ01**
Наименование светильника	Максимальный световой поток источника света, лм	Потребляемый ток, A (~220 В)	Установленная мощность, Вт	Габаритные размеры, мм			Масса, кг
Наименование светильника	Максимальный световой поток источника света, лм	Потребляемый ток, A (~220 В)	Установленная мощность, Вт	A	B	ØD	Масса, кг
СГМ01-1240С-220AC/У-КНВ1НК/ПВ	1240	0,08	9,6	248,5	181	118	3,6
СГМ01-1240С-220AC/У-КНВ1НК	1240	0,08	9,6	248,5	240,5	118	4,1
СГМ01-2480С-220AC/У-КНВ1НК/ПВ	2480	0,086	18,5	248,5	220,5	118	4,1
СГМ01-2480С-220AC/У-КНВ1НК	2480	0,086	18,5	319,5	282,5	118	4,6
СГМ01-3720С-220AC/У-КНВ1НК/ПВ	3720	0,132	28,5	248,5	220,5	118	4,1
СГМ01-3720С-220AC/У-КНВ1НК	3720	0,132	28,5	319,5	282,5	118	4,6
СГМ01-1240С-220AC/T-КНВТВ1НК/ПВ	1240	0,08	9,6	-	201	118	2,9
СГМ01-1240С-220AC/T-КНВТВ1НК	1240	0,08	9,6	-	260,5	118	3,4
СГМ01-2480С-220AC/T-КНВТВ1НК/ПВ	2480	0,086	18,5	-	240,5	118	3,4
СГМ01-2480С-220AC/T-КНВТВ1НК	2480	0,086	18,5	-	302,5	118	3,9
СГМ01-3720С-220AC/T-КНВТВ1НК/ПВ	3720	0,132	28,5	-	240,5	118	3,4
СГМ01-3720С-220AC/T-КНВТВ1НК	3720	0,132	28,5	-	302,5	118	3,9

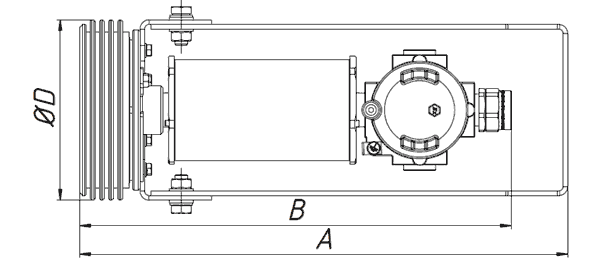

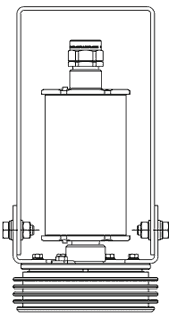

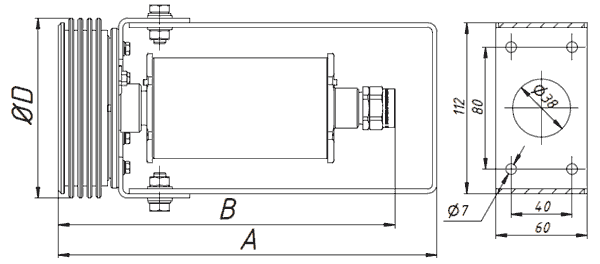

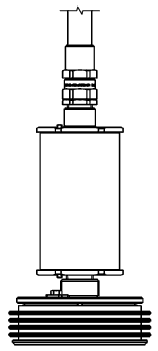

**Габаритные и присоединительные размеры светильников СГМ01**
Универсальное поворотное крепление, опция прямой ввод кабеля /У.../ПВ Универсальное поворотное крепление /У

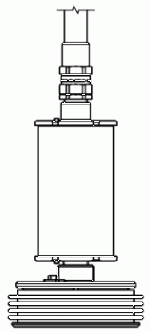

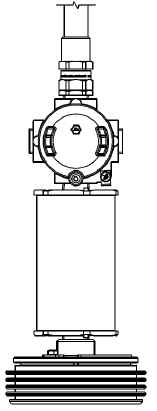

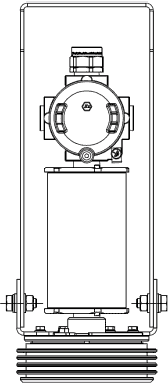

Универсальное поворотное крепление, опция прямой ввод кабеля /У.../ПВ	Универсальное поворотное /У	Крепление на трубу, опция прямой ввод кабеля /Т.../ПВ	Крепление на трубу /Т

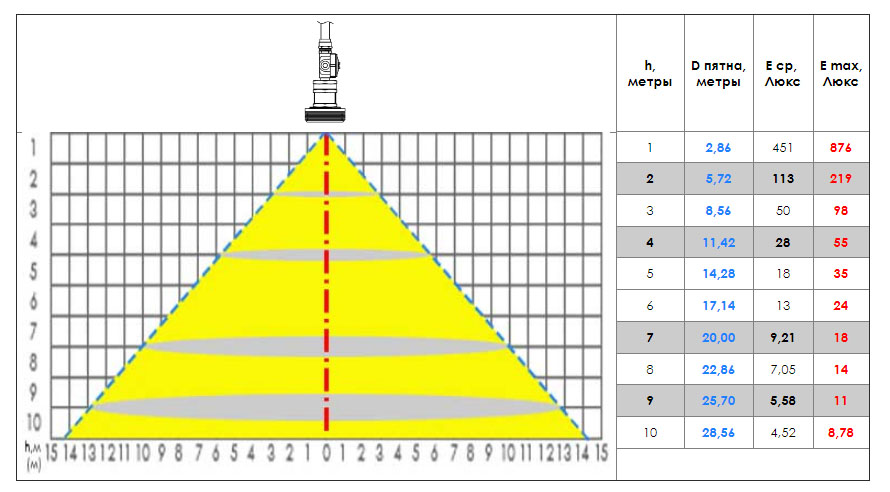

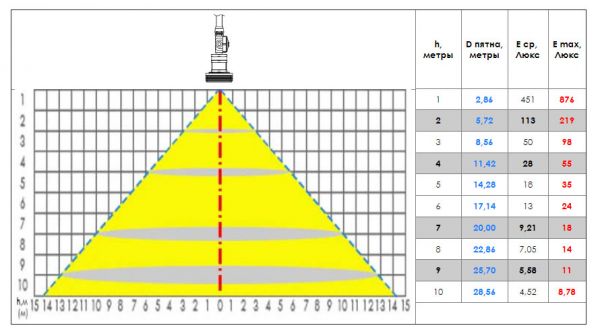

Диаграмма светового пучка СГМ01-3720С
(Диаметр светового пятна при котором интенсивность излучения уменьшается на 50% от максимального значения)

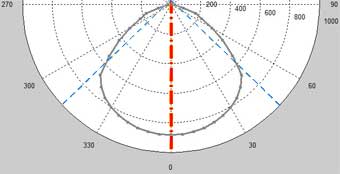

Фотометрические кривые КД/1000 ЛМ

Стандартный комплект поставки

Светильник СГМ01.
Паспорт.

Дополнительная комплектация, опции

Невзрывозащищенное общепромышленное исполнение, Токр +85°С.
Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.

Скачать документацию

СГМ01-1240С (SA-TIGER-1240U/M2) светильники взрывозащищенные светодиодные малогабаритные. IES-файл.

СГМ01-2480С (SA-TIGER-2480U/M2) светильники взрывозащищенные светодиодные малогабаритные. IES-файл.

СГМ01-3720С (SA-TIGER-3720U/M2) светильники взрывозащищенные светодиодные малогабаритные. IES-файл.
