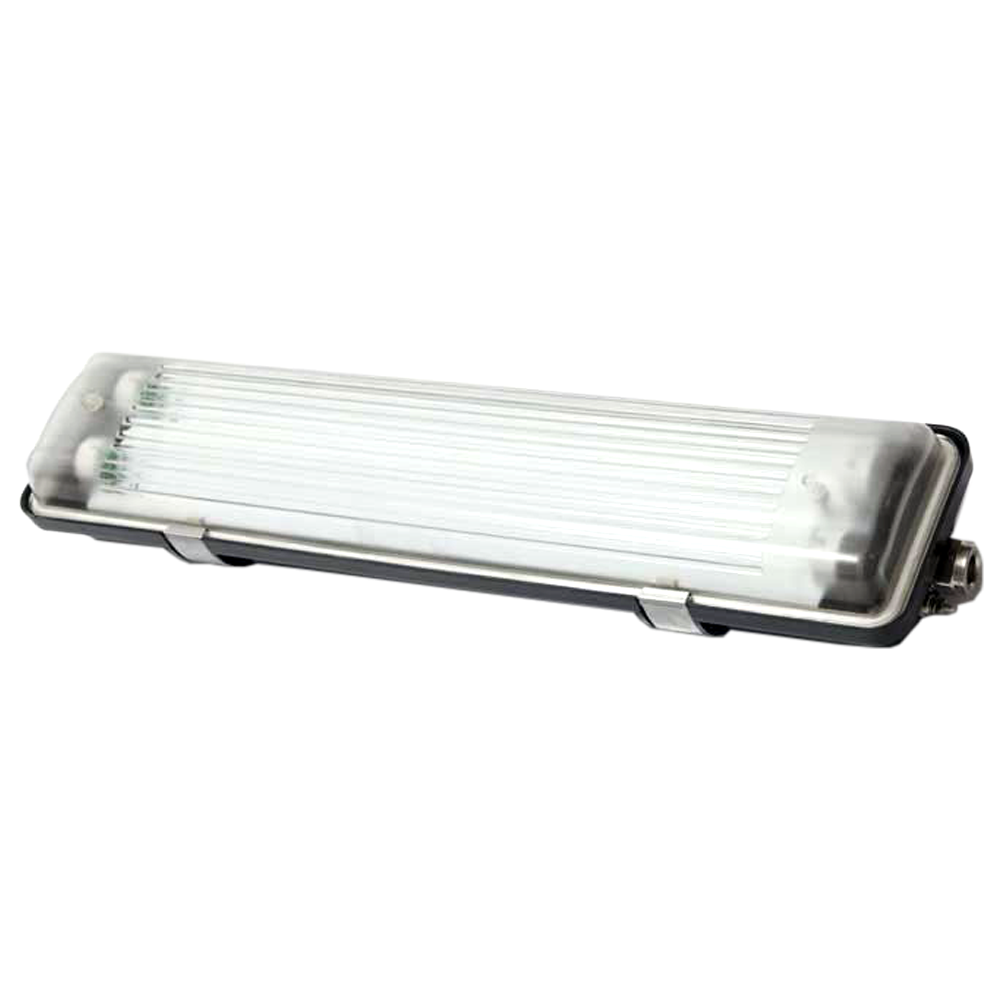

СГЛ01 светильники взрывозащищенные для люминесцентных ламп

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 230 В

Потребляемая мощность: 18 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная

Световой поток: 1350 лм, 3350 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные светильники для люминесцентных ламп СГЛ01 предназначены для освещения как помещений, так и открытых площадок промышленных объектов, где возможно присутствие взрывоопасных сред. Область применения - взрывоопасные зоны помещений и наружных установок, опасных по газу, согласно маркировке взрывозащиты ГОСТ 30852.13-2002, МЭК 60079-14:1996.

Осветительные приборы серии СГЛ01 имеют проходное и тупиковое подключение проводом или металлорукавом с сечением жил проводника до 6 мм²(с кабельным наконечником).

Дополнительно взрывозащищенные светильники СГЛ01 оснащаются люминесцентными лампами. Лампы холодного белого цвета воспринимаются ярче, но лампы дневного света с более высокой цветовой температурой дают приятный свет и лучшую цветопередачу. Люминесцентные лампы надежно защищены корпусом из ударопрочного антистатического полиэстера, армированного длинными волокнами стекловолокна и прозрачным поликарбонатным колпаком, который закреплен замками-защелками из нержавеющей стали, что позволяет легко заменить лампы светильника. Применяемые материалы устойчивы к постоянному воздействию агрессивных сред, в том числе к парам сероводорода. Используются неискрящие двухконтактные патроны G13.

Для стабилизации напряжения и сглаживания пульсации тока, в люминесцентные светильники СГЛ01 встраивается неискрящаяся электронная пускорегулирующая аппаратура (ПРА), которая позволяет надежно эксплуатировать люминесцентные лампы при отрицательных температурах без мерцания, с автоматической функцией отключения дефектных или отказавших ламп.

Благодаря литий-ионной (Li-Ion) батарее, используемой для аварийного освещения, взрывозащищенные люминесцентные светильники СГЛ01 стабильно работают даже при отрицательных температурах.

Технические характеристики

Тип кривой силы света	Д - Косинусная
Цветовая температура	4100...6500 °K
Тип патрона	G13
Материалы изготовления	Ударопрочный антистатический полиэстер, армированный длинными волокнами стекловолокна. Прозрачный, невозгораемый поликарбонат, устойчивый к ультрафиолету
Способ крепления или установки	Потолочное крепление (П), крепление на трубу (Т), подвесное крепление рым-болт (Р), настенное крепление 45° (С45)
Электроподключение	Прямое подключение через кабельный или трубный ввод
Сечение подсоединяемых жил	До 6 мм²
Наличие пускорегулирующего устройства	Электронная ПРА
Маркировка взрывозащиты	1ExembsIICT4, 1ExembsIICT5, 2ExnAIICT4, 2ExnAIICT5, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	700х120х170...1335х120х170 мм
Вес	4,0...8,4 кг

Структура обозначения, пример заказа

СГЛ01

220AC

/П

2КНВ2МНK/Р

/ЛАМПА

Опции (ИБП - блок бесперебойного питания ВЗ, КЗЧ2 - класс защиты человека от поражения электрическим током II, МОРЕ - морское исполнение, ТЕРМО - исполнение для высоких температур до +70°C, ЛАМПА - лампа в комплекте)

Количество и типоразмер кабельных вводов

Шифр типа крепления (П - потолочное крепление, Т - крепление на трубу, Р - подвесное крепление рым-болт, С45 - настенное крепление 45°)

Шифр напряжения питания (220AC для напряжения ~110...250 В)

Тип лампы (Л - люминесцентная лампа)

Шифр размера светильника (18, 36)

Количество ламп (1, 2)

Обозначение модели

Варианты исполнений

**Варианты исполнений люминесцентных светильников СГЛ01**
Модель	Кол-во ламп	Код размера	Тип лампы	Мощность, Вт	Тип ПРА	Напряжение, В	Размер, мм				Масса, кг
Модель	Кол-во ламп	Код размера	Тип лампы	Мощность, Вт	Тип ПРА	Напряжение, В	A	B	C	M	Масса, кг
СГЛ01-118Л	1	18	Люминесцентная	18	Электронная	230	700	120	170	548	4,0
СГЛ01-218Л	2	18	Люминесцентная	2x18	Электронная	230	700	120	170	548	4,6
СГЛ01-136Л	1	36	Люминесцентная	36	Электронная	230	1335	120	170	800	6,8
СГЛ01-236Л	2	36	Люминесцентная	2x36	Электронная	230	1335	120	170	800	7,3

Варианты исполнений люминесцентных светильников СГЛ01 с источником бесперебойного питания аварийного освещения ШГВА-ИБП
Модель	Кол-во ламп	Код размера	Тип лампы	Мощность, Вт	Тип ПРА	Время разряда АКБ, мин	Время заряда АКБ, ч	Напряжение, В	Размер, мм				Масса, кг
Модель	Кол-во ламп	Код размера	Тип лампы	Мощность, Вт	Тип ПРА	Время разряда АКБ, мин	Время заряда АКБ, ч	Напряжение, В	A	B	C	M	Масса, кг
СГЛ01-118Л/.../ИБП	1	18	Люминесцентная	18	Электронная	90	24	230	700	120	170	548	4,7
СГЛ01-218Л/.../ИБП	2	18	Люминесцентная	2x18	Электронная	90	24	230	700	120	170	548	5,4
СГЛ01-136Л/.../ИБП	1	36	Люминесцентная	36	Электронная	90	24	230	1335	120	170	800	7,8
СГЛ01-236Л/.../ИБП	2	36	Люминесцентная	2x36	Электронная	90	24	230	1335	120	170	800	8,4

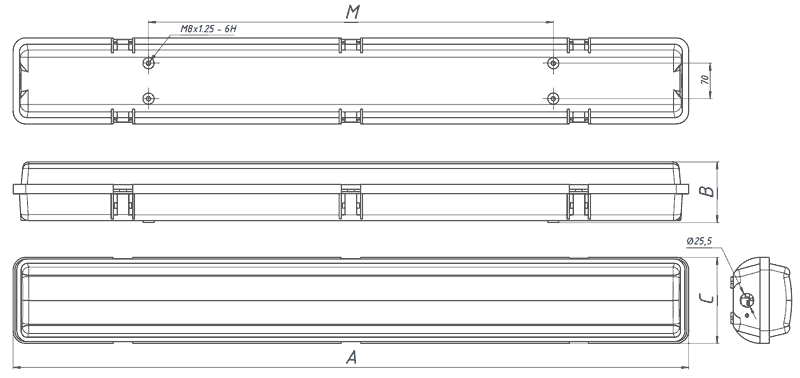

Габаритные и присоединительные размеры люминесцентных светильников СГЛ01

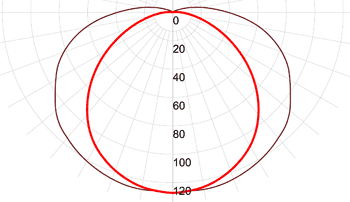

Фотометрическая кривая КД/1000 лм

СГЛ01-236Л
(тип Д-косинусная)

Подбор люминесцентных ламп

	Холодный белый Цветовая температура: 4100 °K Средний индекс цветопередачи (CRI) 70 Пригодна для общего освещения		Спецификация 35/полный спектр Цветовая температура: 3500–5000 °K Средний индекс цветопередачи (CRI) 90 Хороший выбор для рабочей зоны, где необходима работа с цветовой маркировкой
	Естественный солнечный Цветовая температура: 5000 °K Средний индекс цветопередачи (CRI) 90 Подходят для общего освещения		Дневной свет делюкс Цветовая температура: 6500 °K Средний индекс цветопередачи (CRI) 85 Подходят для общего освещения повышенной яркости

Стандартный комплект поставки

Люминесцентный светильник СГЛ01.
Паспорт.

Дополнительная комплектация, опции

Исполнение с классом защиты человека от поражения электрическим током II.
Взрывозащищенный источник бесперебойного питания для аварийного освещения ШГВА-ИБП.
Климатическое исполнение по заказу: УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5.
Люминесцентная лампа 18 Вт (1350 лм) или 36 Вт (3350 лм).
