ВЭЛАН32 светильники взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Потребляемая мощность: 60 Вт, 90 Вт, 120 Вт, 160 Вт, 200 Вт

Тип источника света: Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Заказать

Описание

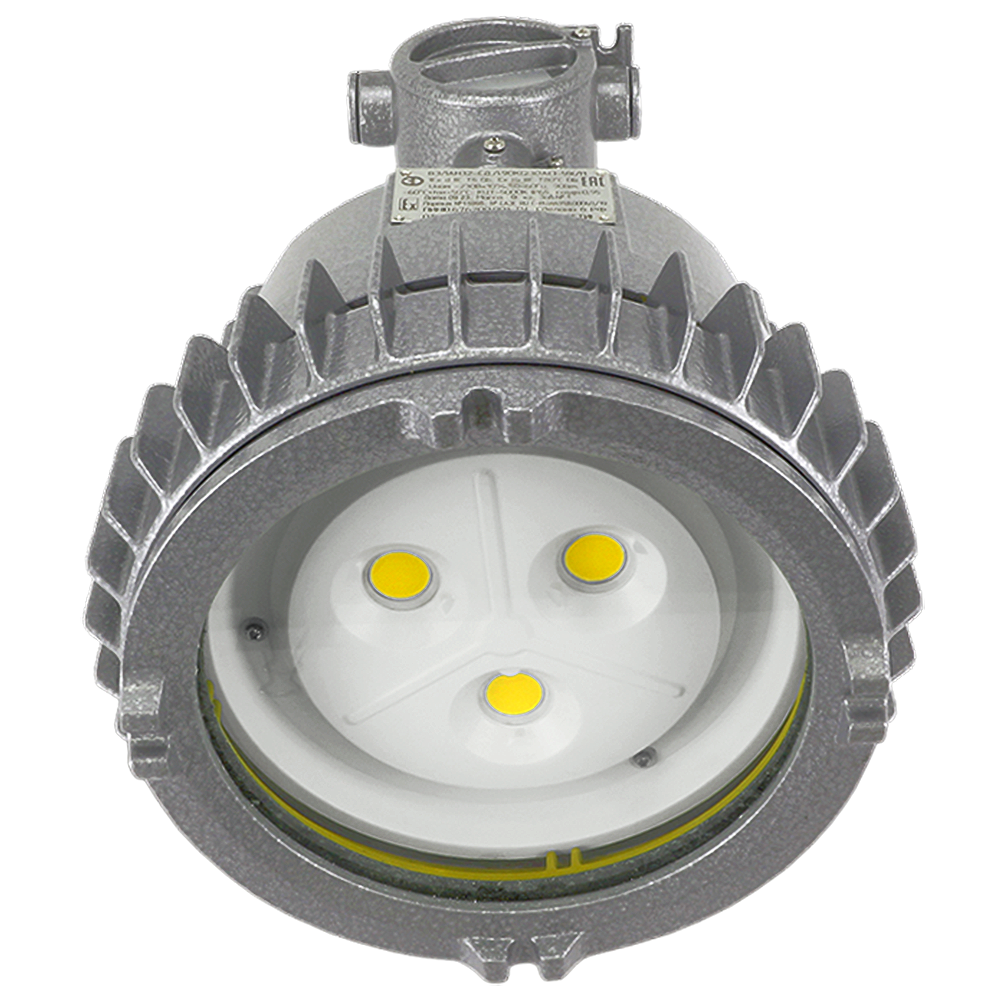

Взрывозащищенные светодиодные (энергосберегающие) светильники ВЭЛАН32 предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности:

надежность конструкции;
большой световой поток при малых габаритах;
возможность использования светильника для общего освещения;
возможность транзитного подключения;
три габарита корпуса в зависимости от мощности;
применение светодиодных источников света позволяет сократить расходы на обслуживание;
срок службы светодиодов составляет порядка 100000 часов или 10 лет непрерывной работы.

Конструкция

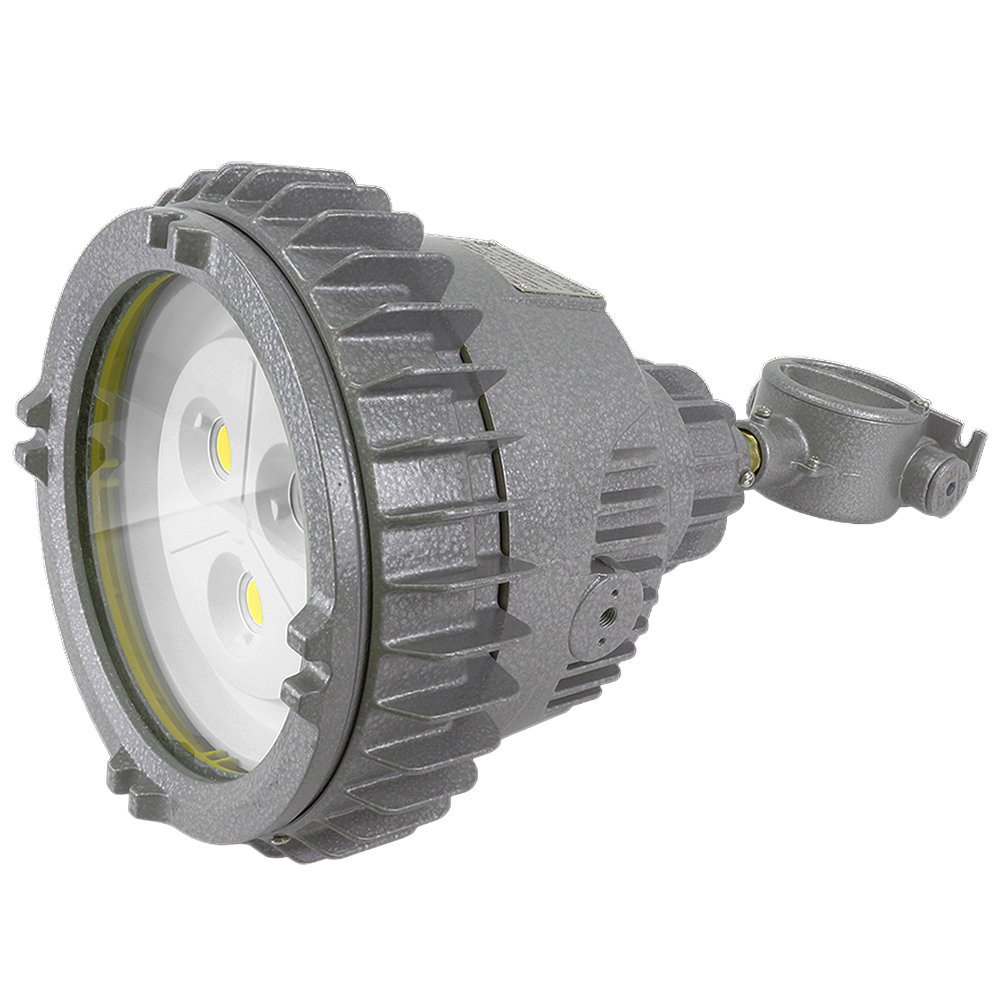

Светильник ВЭЛАН32 состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент из боросиликатного стекла термостоек, особо прочен, обладает высокой светопропускающей способностью, фиксируется в обойме кольцом. Внутри светильника установлен отражатель, светодиодный драйвер, светодиодная матрица и клеммные зажимы.

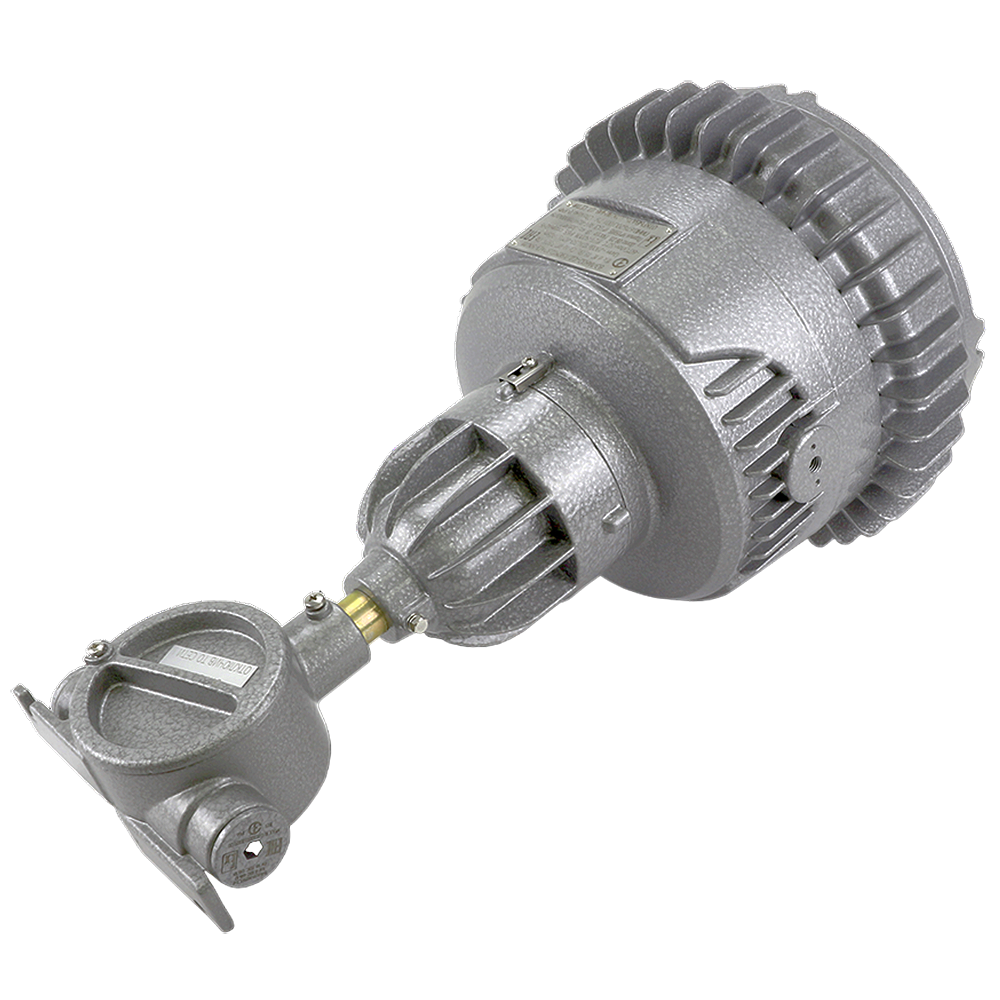

Внутри и снаружи светильника ВЭЛАН32 установлены болты заземления. Для светильника предусмотрено девять различных вариантов креплений, большинство из которых обеспечивают возможность транзитной прокладки кабеля за счет применяемой коробки ВАД-РСП.

Пример формулировки заказа

«ВЭЛАН32-СД.Л.120С1(230АС)-УХЛ1» — обозначение светильника с креплением на скобе, со светодиодами суммарной мощностью 120 Вт, работающего от 230 В АС, климатического исполнения и категории размещения УХЛ1.


ВЭЛАН32-СД.Л.60, 90	ВЭЛАН32-СД.Л.120, 160	ВЭЛАН32-СД.Л.200

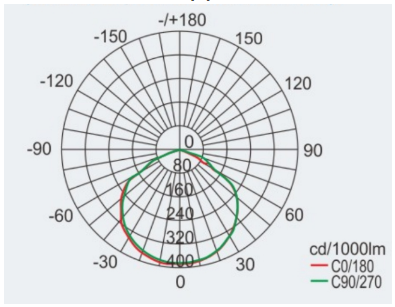

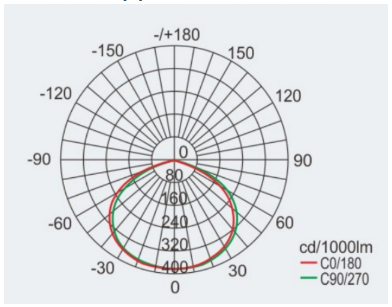

Рис. 1. Фотометрические кривые


ВЭЛАН32-СД.Л.60, 90	ВЭЛАН32-СД.Л.120, 160

ВЭЛАН32-СД.Л.200

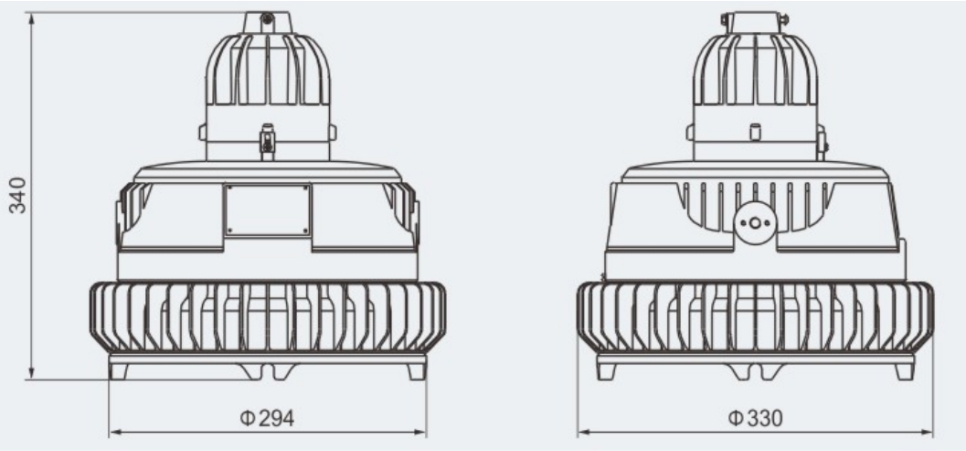

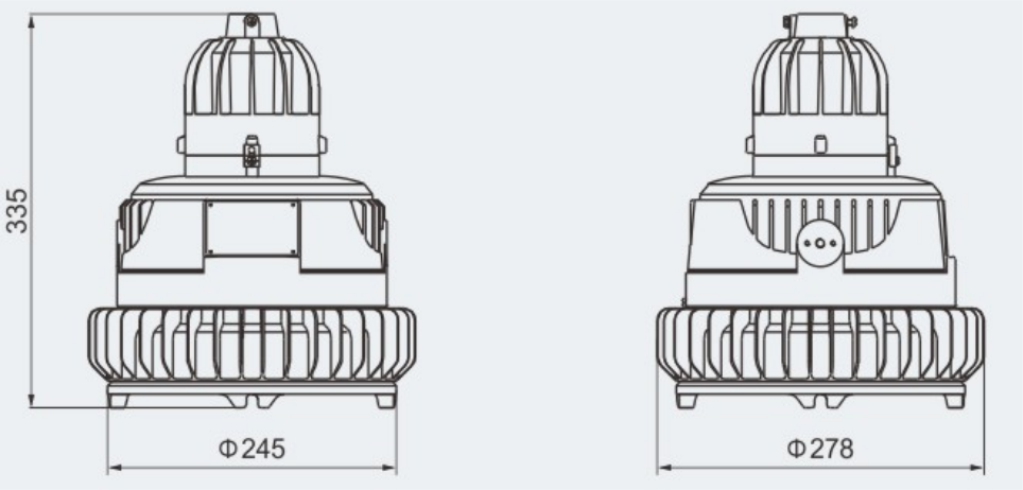

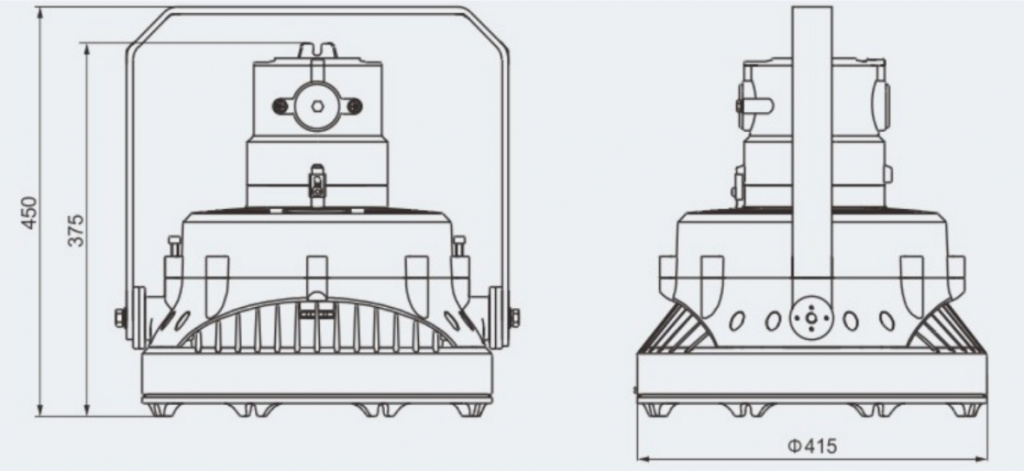

Рис. 2. Габаритные, монтажные и установочные размеры

Технические характеристики

Материалы изготовления	алюминиевый сплав
Способ крепления или установки	на скобе, на скобе с коробкой, на трубе, на трубе с коробкой, потолочное, на опоре, подвесное, настенное, на крюке; для светильников ВЭЛАН32-СД.Л.200: на скобе, потолочное, настенное
Ресурс	100000 часов
Продолжительность непрерывной автономной работы	10 лет непрерывной работы
Маркировка взрывозащиты	1ExdbIICT6...T5 Gb, Ex tb IIIC Т80°С (Т95°С,Т135°С) Db
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	В1, ОМ1, УХЛ1
Исполнение по степени защиты	IP65, IP66

Структура обозначения, пример заказа

ВЭЛАН32

СД.Л.

Х1

Х2

Х3

Х4

Вид климатического исполнения и категория размещения по ГОСТ 15150:
УХЛ1; ОМ1; В1

Номинальное напряжение и тип тока

см. варианты исполнений

Суммарная мощность светодиодов, Вт: 60; 90; 120; 160; 200

Источник света: светодиоды

Светильник взрывозащищенный со светодиодным источником света

Варианты исполнений

Тип крепления:

С1 — на скобе; С2 — на скобе с коробкой; Т1 — на трубе; Т2 — на трубе с коробкой; П — потолочное; О — на опоре; В — подвесное; Н — настенное; К — на крюке

Для светильников ВЭЛАН32-СД.Л.200:

С1 — на скобе; П — потолочное; Н — настенное

Стандартный комплект поставки

Светильник ВЭЛАН32 поставляется в комплекте с источником света и с заглушкой по умолчанию.

Дополнительная комплектация, опции

Кабельные вводы:

ВК-Х-ВЭЛ2БМ-М25-ExdG — для бронированного кабеля;
ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4" — для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4" — для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Примечание:

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25.
При заказе маркировка кабельного ввода прописывается отдельно после условного обозначения светильника.
