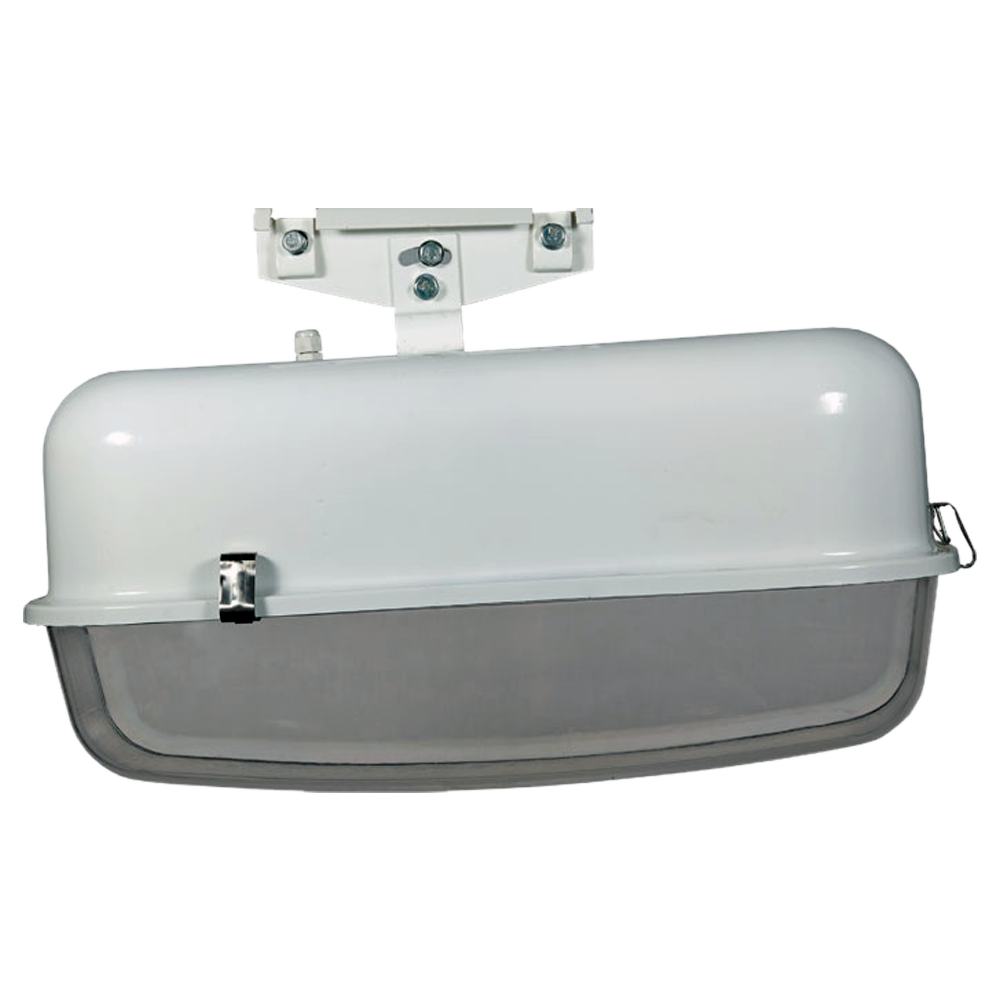

РСУ-08 светильники подвесные

Скачать PDF

Назначение: Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 220 В

Потребляемая мощность: 125 Вт, 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ)

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Уличные светильники серии РСУ-08 предназначены для освещения улиц и дорог со средней интенсивностью движения. Применимы для освещения площадей, дорог, железнодорожных платформ и территорий предприятий.

Корпус подвесных светильников РСУ-08 выполнен из стального проката методом глубокой вытяжки. Покрытие - атмосферостойкая порошковая эмаль.

Осветительные приборы РСУ-08 имеют различные варианты исполнений:

002 - без отражателя, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
102 - с алюминиевым отражателем, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
112 - с алюминиевым отражателем, ЭмПРА компенсированный, выпуклый плафон из поликарбоната.
004 - без отражателя, ЭмПРА некомпенсированный, без плафона.
114 - с алюминиевым отражателем, ЭмПРА компенсированный, без плафона.

Особенности светильников РСУ-08:

Наружные светильники РСУ-08 выпускаются мощностью до 400 Вт.
Степень защиты оптического отсека - IP-54, отсека ПРА - IP-23.
Крепление осуществляется на тросс. Возможен вариант установки на кронштейнах (серия консольных светильников РКУ-08).
Доступ к лампе осуществляется с помощью открытия трех защелок. Для замены ПРА необходимо вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение, что обеспечит доступ к аппаратной части светильника.
Плафон к светильнику заказывается отдельно.

Технические характеристики

Тип кривой силы света	Ш - Широкая
Коэффициент мощности	≥0,53
Коэффициент полезного действия	55%, 60%, 65%, 70%
Тип патрона	E27, E40
Материалы изготовления	Сталь штампованная (корпус), эмаль порошковая белого цвета (покрытие), поликарбонат (плафон), алюминий (отражатель)
Способ крепления или установки	Подвесное крепление (С)
Наличие пускорегулирующего устройства	ЭмПРА
Маркировка взрывозащиты	Нет
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP54
Габаритные размеры	580х340х390 мм
Вес	4,7...6,6 кг

Структура обозначения, пример заказа

250

Плафон (2 - выпуклый из поликарбоната, 4 - без плафона)

ПРА (0 - электромагнитный некомпенсированный, 1 - электромагнитный компенсированный)

Отражатель (0 - без отражателя, 1 - алюминиевый)

Потребляемая мощность (100 Вт, 150 Вт, 250 Вт, 400 Вт)

Серия

Тип светильника (Уличный)

Способ установки (Подвесной)

Источник света (Ртутная ДРЛ)

Варианты исполнений

Наименование	Источник света	Номинальная мощность	Патрон	cos ф	КПД,%	КСС	Масса, кг
РСУ 08-125-114	ДРЛ	125	Е27	≥ 0,53	70	Ш	4,7
РСУ 08-250-114	ДРЛ	250	Е40	≥ 0,53	70	Ш	5,4
РСУ 08-400-114	ДРЛ	400	Е40	≥ 0,53	70	Ш	6,6
РСУ 08-125-004	ДРЛ	125	Е27	≥ 0,53	65	Ш	4,6
РСУ 08-250-004	ДРЛ	250	Е40	≥ 0,53	65	Ш	5,2
РСУ 08-400-004	ДРЛ	400	Е40	≥ 0,53	65	Ш	6,4
РСУ 08-125-112	ДРЛ	125	Е27	≥ 0,53	60	Ш	4,6
РСУ 08-250-112	ДРЛ	250	Е40	≥ 0,53	60	Ш	5,4
РСУ 08-400-112	ДРЛ	400	Е40	≥ 0,53	60	Ш	6,6
РСУ 08-125-002	ДРЛ	125	Е27	≥ 0,53	55	Ш	4,6
РСУ 08-250-002	ДРЛ	250	Е40	≥ 0,53	55	Ш	5,3
РСУ 08-400-002	ДРЛ	400	Е40	≥ 0,53	55	Ш	6,4

Габаритные и присоединительные размеры светильников РСУ-08

Стандартный комплект поставки

РСУ-08 светильник подвесной.
Паспорт.

Дополнительная комплектация, опции

Плафон.
