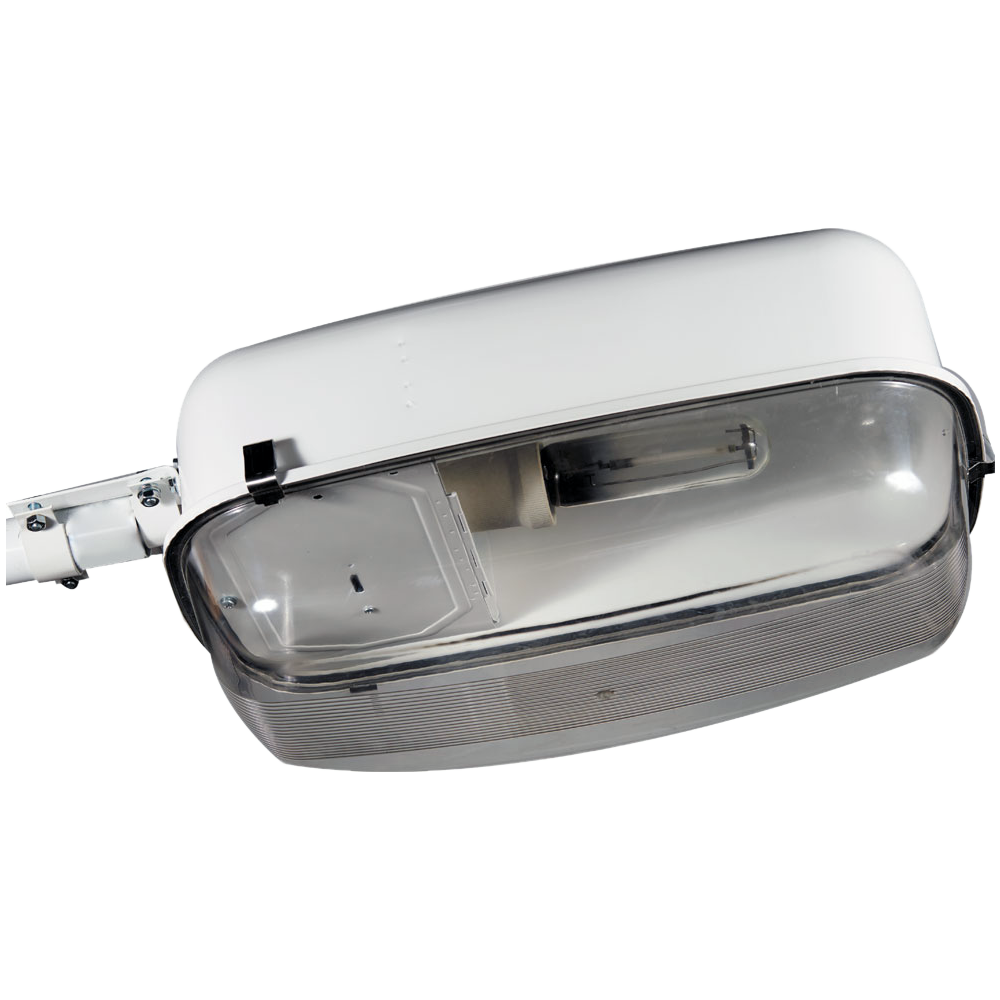

РКУ-08 светильники консольные

Скачать PDF

Назначение: Для наружного освещения/Для улиц и дорог

Напряжение питания: ≈ 220 В

Потребляемая мощность: 125 Вт, 250 Вт, 400 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ)

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Уличные светильники серии РКУ-08 предназначены для организации освещения и обеспечения безопасности автомобильных дорог, а также улиц, дворов и парковок в темное время суток.

Конструктивно осветительные приборы серии РКУ-08 состоят из стального корпуса с плафоном, прикрепленного тремя защелками из нержавеющей стали. Покрытие - атмосферостойкая порошковая эмаль.

Светильники РКУ-08 имеют различные варианты исполнений:

002 - без отражателя, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
102 - с алюминиевым отражателем, ЭмПРА некомпенсированный, выпуклый плафон из поликарбоната.
112 - с алюминиевым отражателем, ЭмПРА компенсированный, выпуклый плафон из поликарбоната.
004 - без отражателя, ЭмПРА некомпенсированный, без плафона.
114 - с алюминиевым отражателем, ЭмПРА компенсированный, без плафона.

Особенности:

Наружные светильники ЖКУ-08 выпускаются мощностью до 400 Вт.
Степень защиты оптического отсека - IP-54, отсека ПРА - IP-23.
Монтаж осуществляется на Г-образную консоль (кронштейн) под углом 15-20° к горизонту. Диаметр трубы кронштейна 48 мм. Высота установки 4-12 м. Возможен вариант крепления на трос (серия подвесных светильников РСУ-08).
Доступ к лампе осуществляется с помощью открытия трех защелок. Для замены ПРА необходимо вывернуть специальный винт, соединяющий корпус и панель с комплектующими деталями. Панель примет вертикальное положение, что обеспечит доступ к аппаратной части светильника.
Плафон к светильнику заказывается отдельно.

Технические характеристики

Тип кривой силы света	Ш - Широкая
Коэффициент мощности	≥0,53
Коэффициент полезного действия	55%, 60%, 65%, 70%
Тип патрона	E27, E40
Материалы изготовления	Сталь штампованная (корпус), эмаль порошковая белого цвета (покрытие), поликарбонат (плафон), алюминий (отражатель)
Способ крепления или установки	Консольный
Наличие пускорегулирующего устройства	ЭмПРА
Маркировка взрывозащиты	Нет
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP54
Габаритные размеры	685х340х300 мм
Вес	4,7...6,6 кг

Структура обозначения, пример заказа

400

Плафон (2 - выпуклый из поликарбоната, 4 - без плафона)

ПРА (0 - электромагнитный некомпенсированный, 1 - электромагнитный компенсированный)

Отражатель (0 - без отражателя, 1 - алюминиевый)

Потребляемая мощность (125 Вт, 250 Вт, 400 Вт)

Серия

Тип светильника (Уличный)

Способ установки (Консольный)

Источник света (Ртутная ДРЛ)

Варианты исполнений

Наименование	Источник света	Номинальная мощность	Патрон	cos ф	КПД,%	КСС	Масса, кг
РКУ 08-125-114	ДРЛ	125	Е27	≥ 0,53	70	Ш	4,7
РКУ 08-250-114	ДРЛ	250	Е40	≥ 0,53	70	Ш	5,5
РКУ 08-400-114	ДРЛ	400	Е40	≥ 0,53	70	Ш	6,6
РКУ 08-125-004	ДРЛ	125	Е27	≥ 0,53	65	Ш	4,6
РКУ 08-250-004	ДРЛ	250	Е40	≥ 0,53	65	Ш	5,3
РКУ 08-400-004	ДРЛ	400	Е40	≥ 0,53	65	Ш	6,5
РКУ 08-125-112	ДРЛ	125	Е27	≥ 0,53	60	Ш	4,8
РКУ 08-250-112	ДРЛ	250	Е40	≥ 0,53	60	Ш	5,5
РКУ 08-400-112	ДРЛ	400	Е40	≥ 0,53	60	Ш	6,7
РКУ 08-125-002	ДРЛ	125	Е27	≥ 0,53	55	Ш	4,7
РКУ 08-250-002	ДРЛ	250	Е40	≥ 0,53	55	Ш	5,3
РКУ 08-400-002	ДРЛ	400	Е40	≥ 0,53	55	Ш	6,6

Габаритные и присоединительные размеры светильников РКУ-08

Стандартный комплект поставки

РКУ-08 светильник консольный.
Паспорт.

Дополнительная комплектация, опции

Плафон.
