ФЖА фонари светодиодные

Скачать PDF

Назначение: Переносные/Ручные, Специальные светильники, Транспортные/Железнодорожные

Напряжение питания: = 3,7 В

Тип источника света: Матрица светодиодная

Световой поток: 22 лм, 60 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

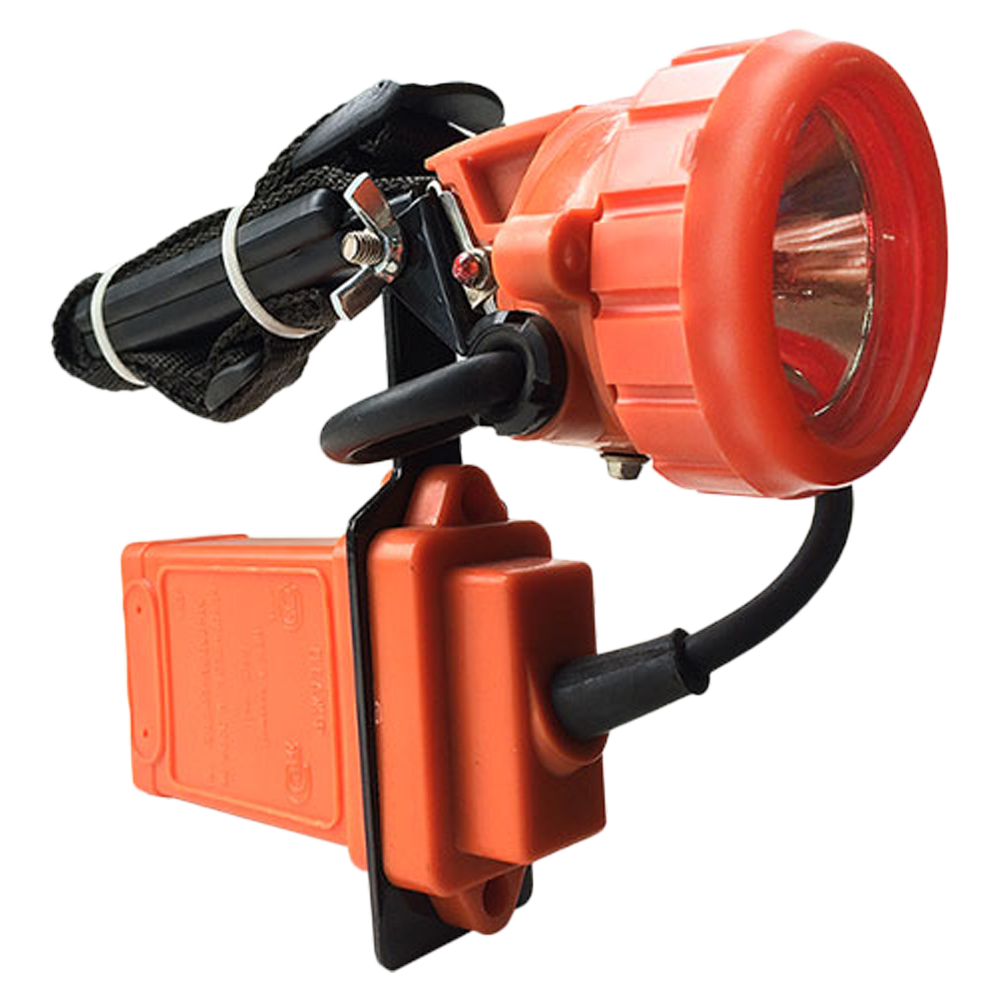

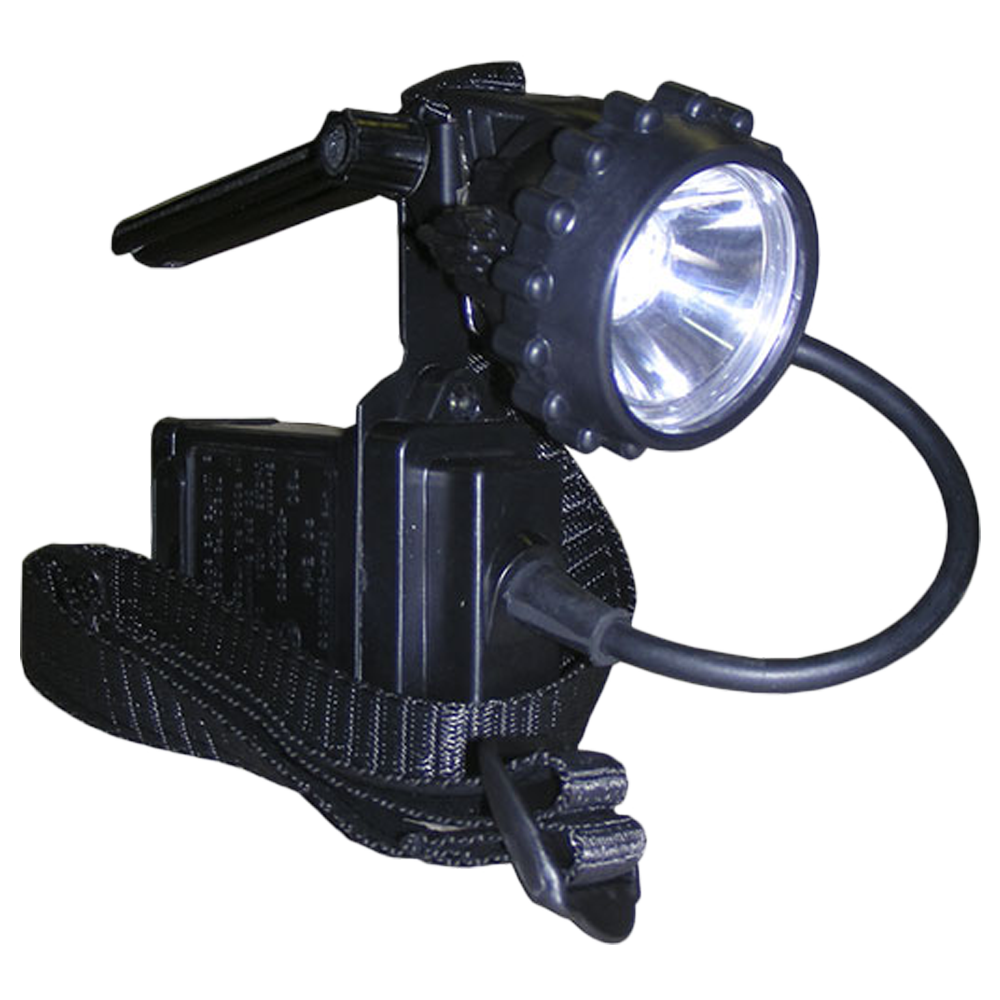

Светодиодные фонари ФЖА используются в качестве переносных светильников для местного освещения и световой сигнализации.

Область применения - на железнодорожном транспорте, метрополитене, пожарных, спасательных службах и в других отраслях промышленности.

Преимущества:

Несколько режимов освещения.
Высокая механическая прочность корпуса и светопропускающего элемента.
Использование дополнительной антиабразивной защиты светопропускающего элемента.
Удлиненный шнур позволяет использовать фару для освещения труднодоступных мест.
Возможность регулировки угла наклона фары.
Аккумуляторные батареи с функциями защиты от перезарядки и глубокой разрядки батареи.
Малые габаритные размеры и масса

Осветительные приборы ФЖА состоят из корпуса с блоком аккумуляторной батареи и фары, соединенных между собой гибким шнуром. Фара крепится на ручке фонаря с помощью скоб и гаек – барашков, ослабляя которые можно регулировать угол наклона фар. При необходимости фара снимается с корпуса и с помощью зажима крепится либо на поясе, либо на кармане спецодежды. Удлиненный шнур позволяет использовать фару для освещения труднодоступных мест.

Аккумуляторные фонари ФЖА оснащены плечевым поясом и ручкой. Корпусные детали выполнены из ударопрочного пластика, светопропускающий элемент - из высокопрочного поликарбоната толщиной 3 мм.

Включение/выключение светодиодного модуля и выбор режима его работы осуществляется переключателем, расположенным на корпусе фары. Источником света служит сверхъяркий светодиод для основного режима и дополнительные светодиоды для экономичного или светосигнального режимов освещения.

Пылевлагозащита обеспечивается за счет применения резинового уплотнителя. Искрозащита от токов короткого замыкания обеспечивается наличием предохранителя, установленного в корпусе блока аккумуляторной батареи.

Технические характеристики

Сила света	2900 кд
Угол излучения	6° (рабочий режим), 45° (аварийный режим)
Материалы изготовления	Ударопрочный пластик (корпус), высокопрочный поликарбонат (светопропускающий элемент)
Ресурс	10000 ч (источник света), 700 ч (источник питания, цикл)
Продолжительность непрерывной автономной работы	10 ч (рабочий режим), 52 ч (аварийный режим)
Маркировка взрывозащиты	Нет
Класс защиты от поражения электрическим током	III
Климатическое исполнение (диапазон рабочих температур)	О1
Исполнение по степени защиты	IP54
Габаритные размеры	130х40х90 мм (источник питания), Ø75х82 мм (фара)
Вес	0,9 кг

Структура обозначения, пример заказа

ФЖА

1.01

О1

Климатическое исполнение и категория размещения по ГОСТ 15150

Тип зарядного устройства (1-зарядный блок, 2-зарядное устройство, оснащенное контактной группой)

Герметичная аккумуляторная батарея

Модификация (1.01, 1.02, 1.03, 1.04, 2.01, 2.02 - см. Варианты исполнений)

Наименование модели

Варианты исполнений

Наименование		ФЖА1.01Г.1	ФЖА1.02Г.1	ФЖА1.03Г.1	ФЖА1.04Г.1	ФЖА2.01Г.1
		ФЖА1.01Г.2	ФЖА1.02Г.2	ФЖА1.03Г.2	ФЖА1.04Г.2	ФЖА2.01Г.2
Источник света	Рабочий режим	Светодиодный модуль
	Аварийный режим	+		-
	Светосигнальный режим	-	-	красный	красный мигающий	красный/ зеленый
Световой поток, лм	Рабочий режим Аварийный режим	60 22
Сила света максимальная, кд		2600
Угол распределения света, град	Рабочий режим	6
	Аварийный режим	45		-
Источник питания	Тип Ёмкость, А*ч Напряжение, В	Li-Pol 3,3 3,7
Продолжительность непрерывной работы, ч	Рабочий режим Аварийный режим	10 52
Номинальный ресурс работы	Источник света, ч Источник питания, ч	10 000 700
Срок службы, мес.		36
Гарантийный срок, лет		5
Зарядные устройства, рекомендованные к применению	ФЖА1.01Г.1; ФЖА1.02Г.1; ФЖА1.03Г.1; ФЖА1.04Г.1; ФЖА2.01Г.1	Зарядный блок - ЗУ
	ФЖА1.01Г.2; ФЖА1.02Г.2; ФЖА1.03Г.2; ФЖА1.04Г.2; ФЖА2.01Г.2	АЗС-Заряд2, АЗС-Заряд 4, АЗС-Заряд 4/5, АЗС-Заряд 4/9, АЗС-Заряд5, ИЗУ-2М, БЗТ, БЗТ-1

В зависимости от способа зарядки, светильник изготавливается в двух исполнениях:

1 - с гнездом для подключения зарядного блока. Зарядный узел находится на крыше корпуса блока аккумуляторной батареи.
2 - с гнездом для подключения к зарядному устройству с контактной группой. Зарядный узел находится на корпусе фары.

Модификации:

1.01 – длина шнура 0,35 м, цветовой режим освещения белый.
1.02 – длина шнура 0,8 м, цветовой режим освещения белый.
1.03 – длина шнура 0,35 м, цветовой режим освещения белый и красный.
1.04 – длина шнура 0,35 м, цветовой режим освещения белый и красный мигающий.
2.01 – длина шнура 0,35 м, цветовой режим освещения белый, красный, зеленый.
2.02 – длина шнура 0,8 м, цветовой режим освещения белый, красный, зеленый.

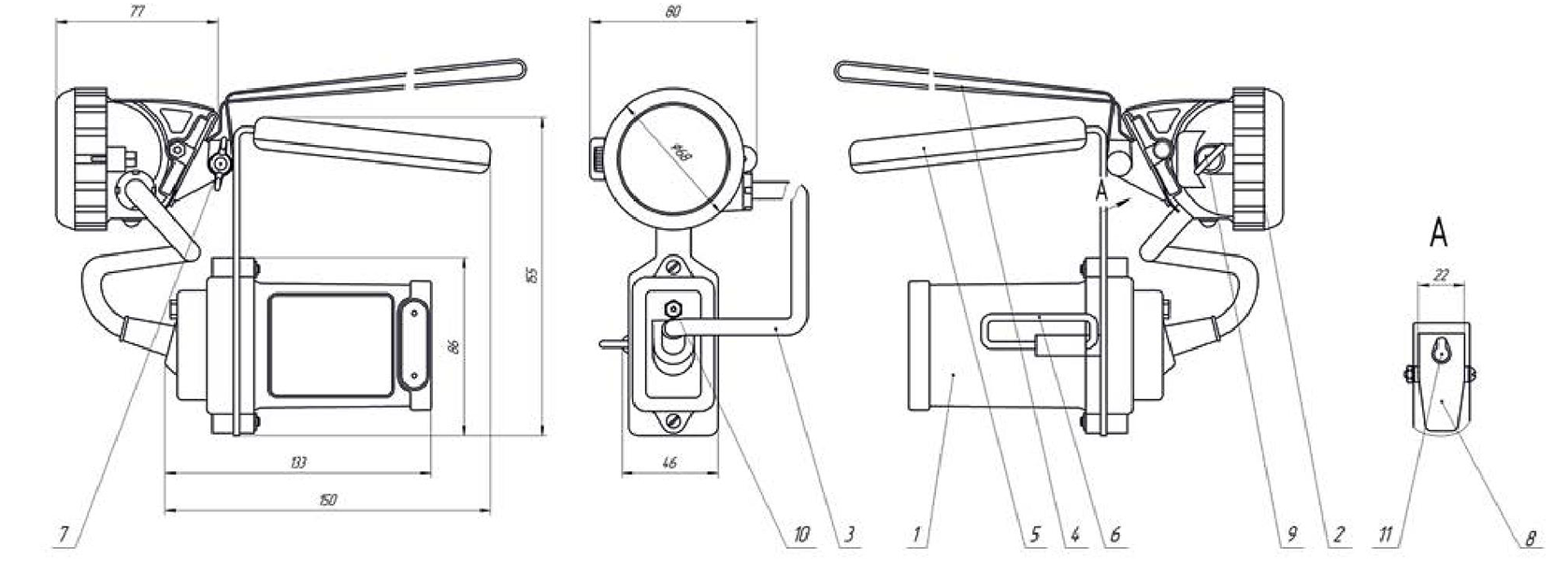

Габаритный чертеж

1 - корпус; 2 - фара; 3 - шнур; 4 - плечевой пояс; 5 - ручка; 6 - скоба; 7 - узел поворота фары; 8 - зажим; 9 - переключатель.
В зависимости от модификации:10 - гнездо для подключения зарядного блока или
11 - гнездо для подключения к зарядному устройству с контактной группой

Стандартный комплект поставки

Фонарь светодиодный ФЖА.
Руководство по эксплуатации.
Техническое описание и инструкция по эксплуатации батареи.

Дополнительная комплектация, опции

Дополнительное оснащение антиабразивным светопропускающим элементом, толщиной 3 мм.
Головная лямка.
Поясной ремень.
