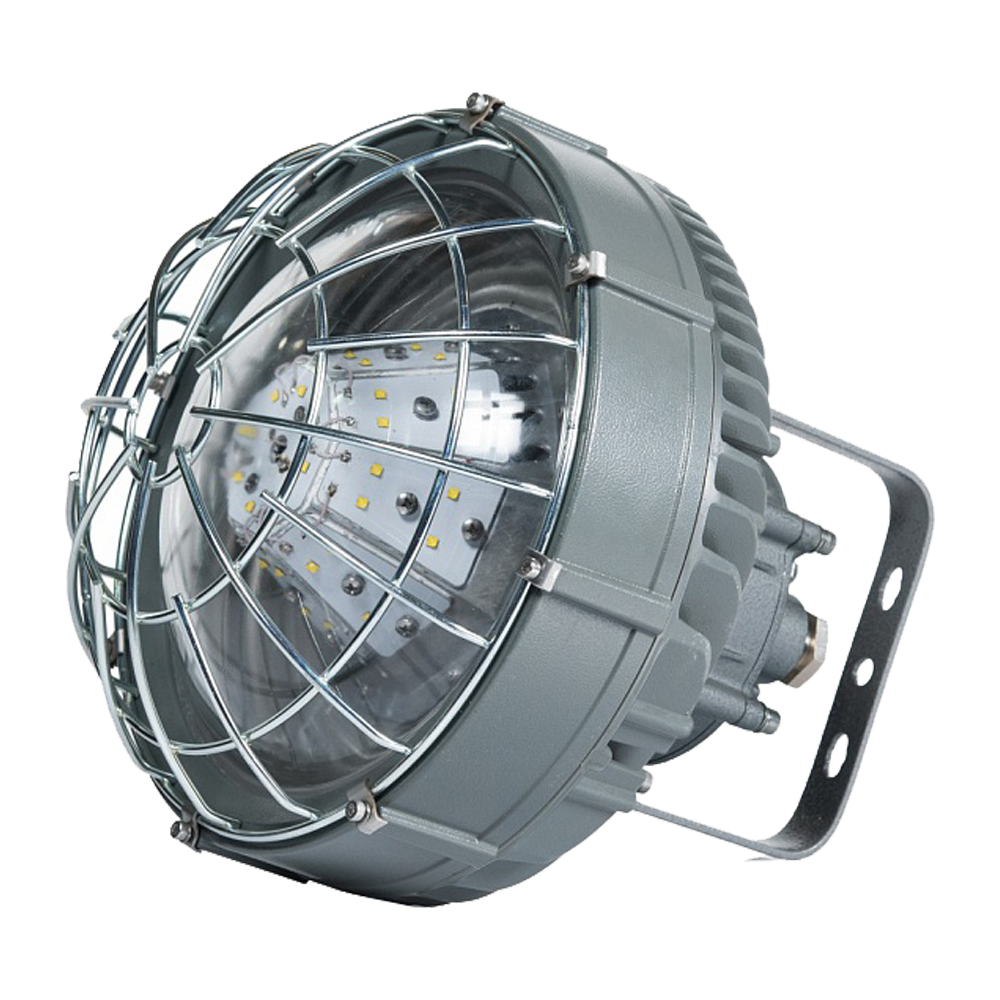

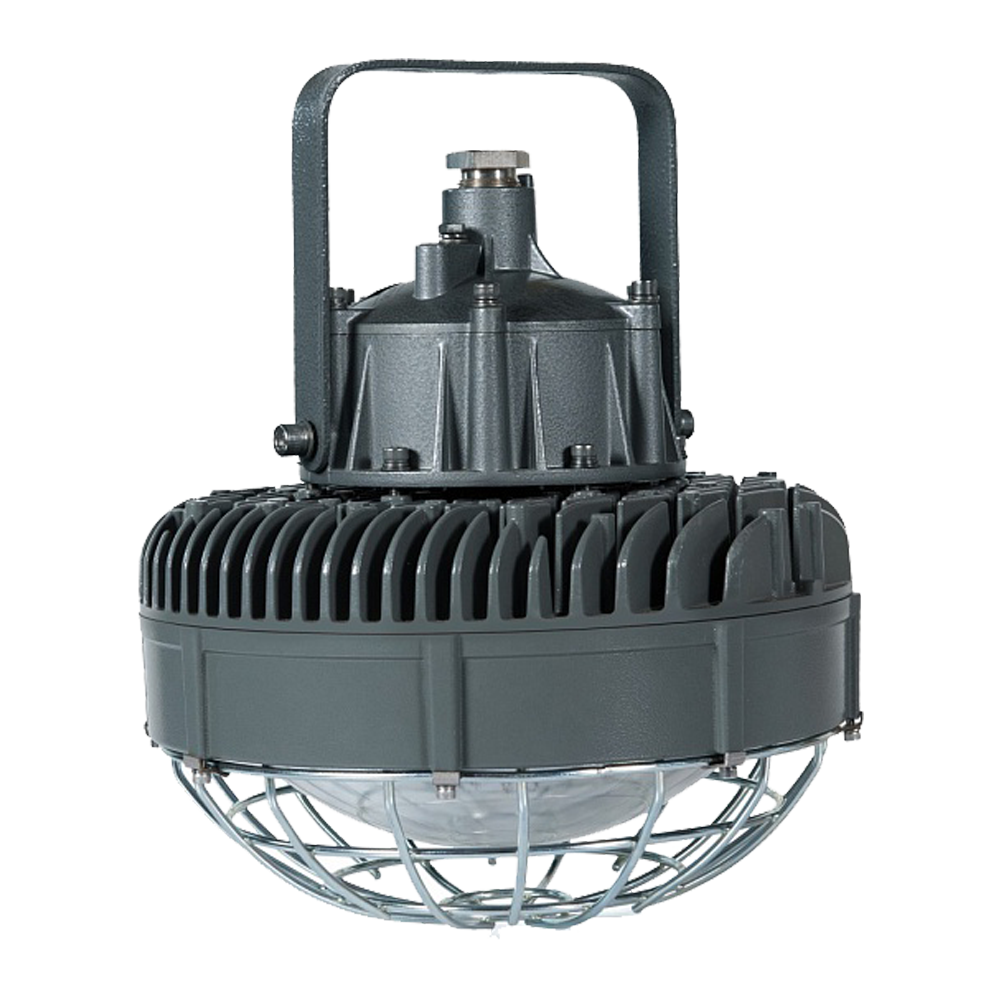

ВЭЛАН180 светильники взрывозащищенные светодиодные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: = 220 В, ≈ 220 В

Потребляемая мощность: 20 Вт, 30 Вт, 40 Вт

Тип источника света: Матрица светодиодная

Световой поток: 1970 лм, 2955 лм, 3939 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Светодиодные светильники ВЭЛАН180 используются во внутренних помещениях и на открытых площадках промышленных объектов, таких как склады, цеха, ректификационные колонны, наливные станции и др., с целью освещения рабочего пространства. Взрывозащищенность светильников позволяет применять их в местах возможного присутствия взрывоопасных сред, в соответствии с маркировкой взрывозащиты.

В светильниках ВЭЛАН180 применяются сверхъяркие светодиоды, с эффективностью свечения около 120 лм на 1 Вт. КПД светильников приближается к 100%, что положительно сказывается на энергосбережении, так как светодиодные источники света при одинаковом световом потоке потребляют до десяти раз меньше электроэнергии,чем лампы накаливания.

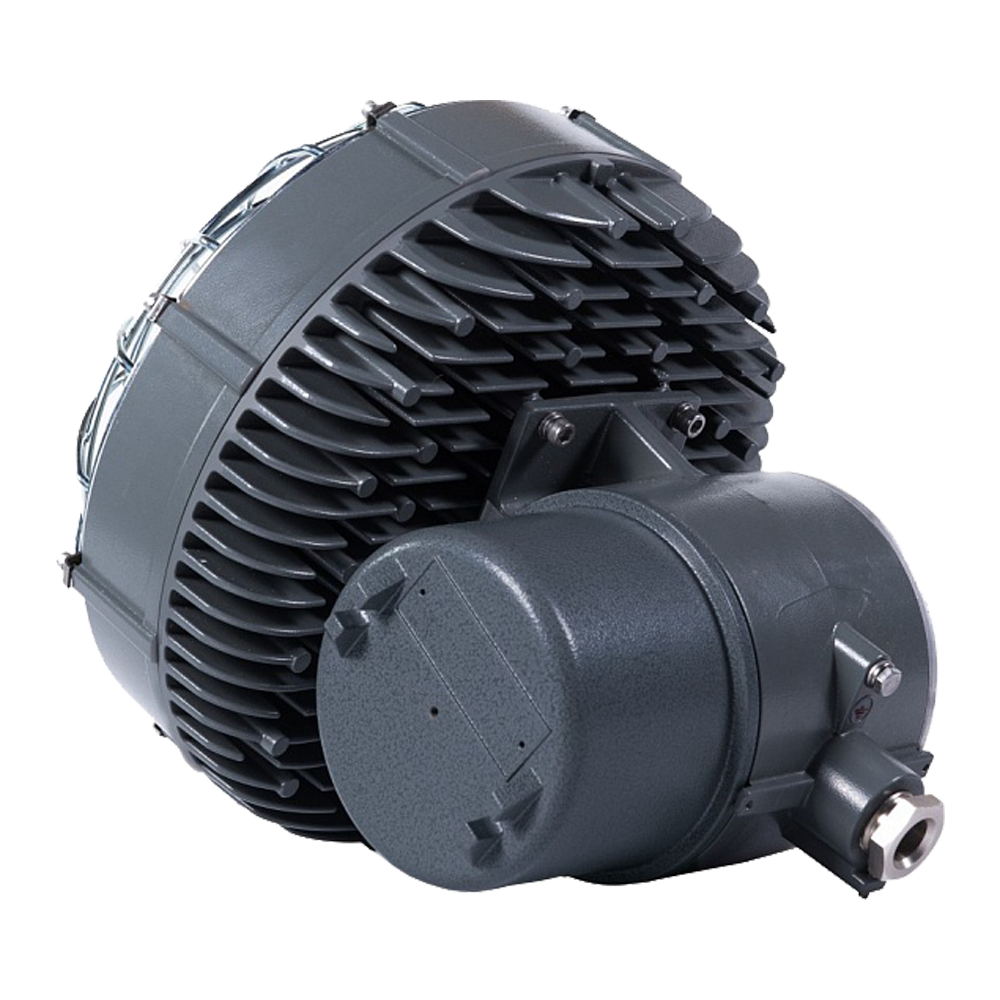

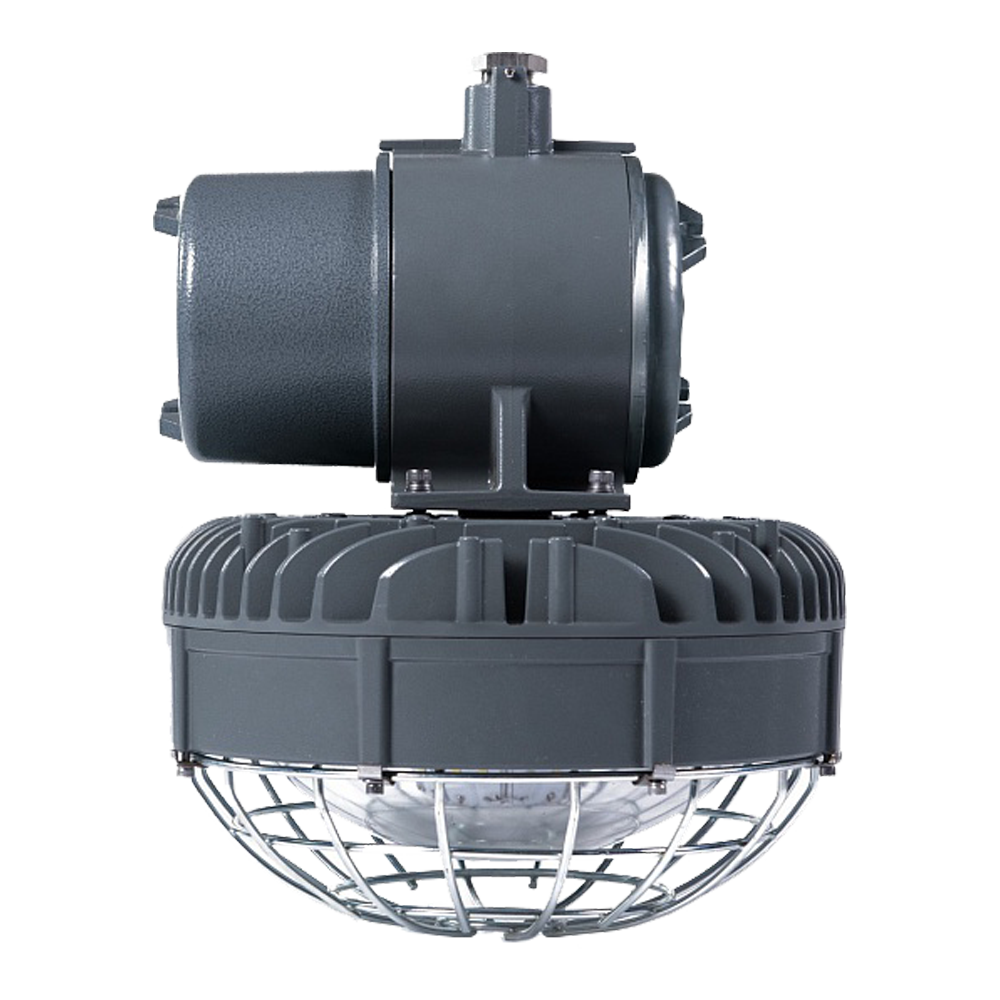

Взрывозащищенные светильники ВЭЛАН180 поделены на три раздельных взрывонепроницаемых отделения: отделение со светодиодами, отделение ввода и отделение с блоком питания. Соединение основного отделения с вводным и отделением, в котором находится блок питания происходит с помощью проводов, проложенных внутри втулок и герметично залито компаундом. Подключение светильников осуществляется через кабельный ввод G3/4, расположенный сверху круглого корпуса. Отделение ввода и отделение с блоком питания имеют крышки, закручивающиеся по резьбе. Светопропускающий элемент удерживается с помощью обоймы из двух алюминиевых колец, которая прикручивается к корпусу. Ребра светильника обеспечивают повышенную теплоотдачу.

По дополнительному заказу возможно изготовление осветительных приборов ВЭЛАН180 с напряжением, отличным от стандартного.

Преимущества светильников ВЭЛАН180:

Для всех мощностей светильника возможно изготовление с аккумулятором. Время работы от Li-ion аккумулятора больше 60 минут.
Применяемые материалы, а именно стойкий к коррозии модифицированный алюминивый сплав, со специальным покрытием обеспечивает длительный срок службы светильника.
Десять различных вариантов креплений светильника, позволяют смонтировать его практически на любой поверхности и в любых условиях.

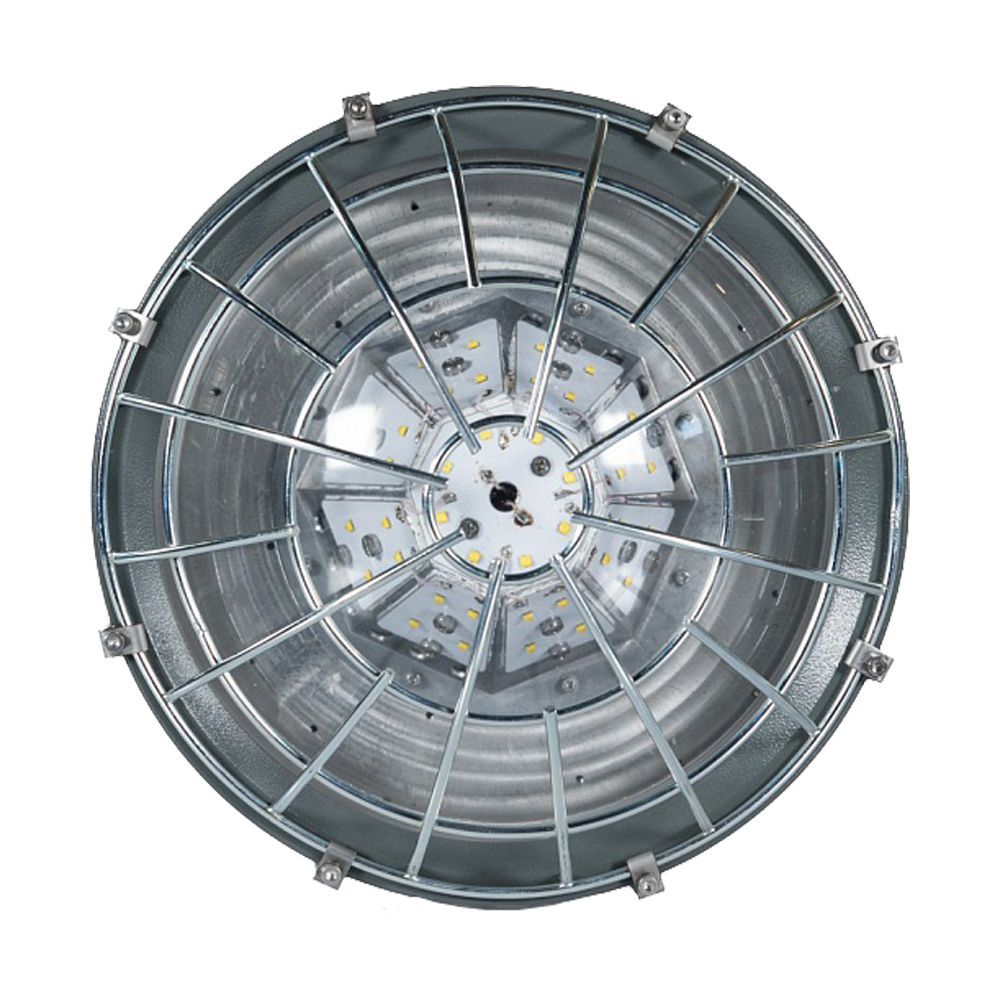

Крепление светодиодов на пирамиде обеспечивает распространение светового потока во все стороны.
Опционально возможна установка защиты от повышения напряжения.

Технические характеристики

Сила света	Одного кристалла >120 лм/Вт
Цветовая температура	4500...5500 К
Коэффициент мощности	≥0,92
Материалы изготовления	Коррозионностойкий алюминиевый сплав с порошковым покрытием, термостойкое ударопрочное стекло
Способ крепления или установки	Крепление на трубу (Т1), на трубу с коробкой (Т2), подвесное крепление (В), потолочное крепление (П), на скобе (С1), на скобе с коробкой (С2), на крюке (К), на опоре (О), настенное крепление 30° (Н1), настенное 90° (Н2)
Электроподключение	Подключение к клеммам через кабельные вводы с резьбой G3/4" или через распределительную коробку типа ВАД-РСП
Диаметр подводимого кабеля	9...14 мм
Сечение подсоединяемых жил	4х(1-2,5 мм²)
Продолжительность непрерывной автономной работы	Больше 60 минут (от аккумулятора)
Маркировка взрывозащиты	1ExdIICT6, ExtbIIIC
Класс защиты от поражения электрическим током	I
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65

Структура обозначения, пример заказа

ВЭЛАН180

АК

СД.Л

Т1

220AC

УХЛ1

Опции (УЗПН - с устройством защиты от превышения напряжения)

Вид климатического исполнения и категория размещения по ГОСТ 15150 (УХЛ1)

Шифр напряжения питания (220DC, 220AC, для светильников мощностью 20 Вт, по спец. исполнению, возможны следующие варианты напряжения: 12В AC/DC, 24В AC/DC, 36В DC)

Тип крепления (Т1 - на трубу, Т2 - на трубу с коробкой, В - подвесное крепление, П - потолочное крепление, С1 - на скобе, С2 - на скобе с коробкой, К - на крюке, О - на опоре, Н1 - настенное крепление 30°, Н2 - настенное 90°)

Суммарная мощность используемых в светильнике светодиодов, Вт (20, 30, 40)

Шифр источника света (Светодиоды)

Шифр исполнения с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается

Обозначение модели

Стандартный комплект поставки

Светильник ВЭЛАН180 в комплекте со светодиодными источниками света.
Паспорт.

Дополнительная комплектация, опции

Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ4-М25х1,5-Exd для небронированного кабеля.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.
Для крепления на скобе С1:
- ВК-Х-ВЭЛ2БМ-G3/4”-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ2-G3/4”-Exd для небронированного кабеля с его фиксацией планкой.
- ВК-Х-ВЭЛ2БТ- G3/4”-Exd- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ- G3/4”-Exd- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.
По согласованию с заказчиком, возможно исполнение напряжения питания для светильников мощностью 20 Вт: 12В AC/DC, 24В AC/DC, 36В DC.
Уровень пылевлагозащиты IP66.
II класс защиты от поражения электрическим током по ГОСТ 12.2.007.0.
Температура свечения 3000-6000 К.
Опционально возможна установка защиты от превышения напряжения (УЗПН).

Скачать документацию

ВЭЛАН180 светильники взрывозащищенные светодиодные. IES-файлы.

ВЭЛАН180 светильники светодиодные. Габаритные и присоединительные размеры. Фотометрические кривые.
