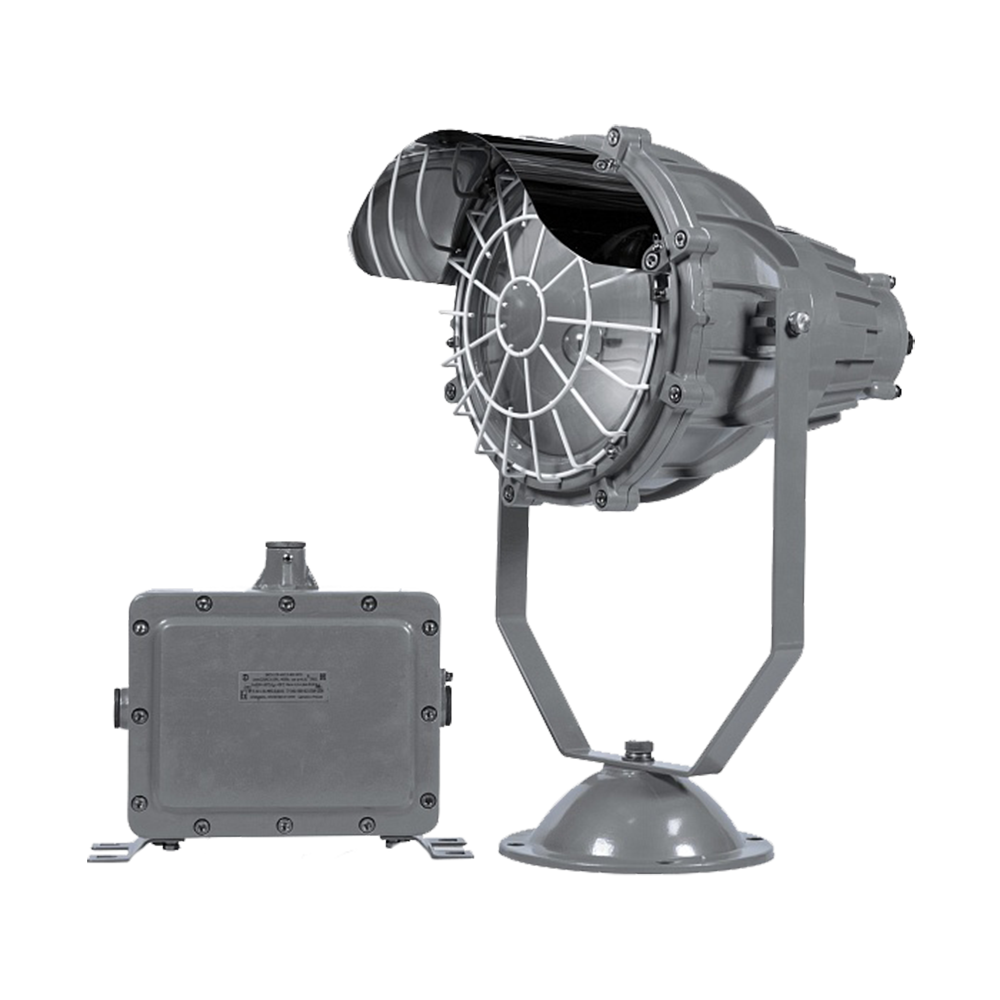

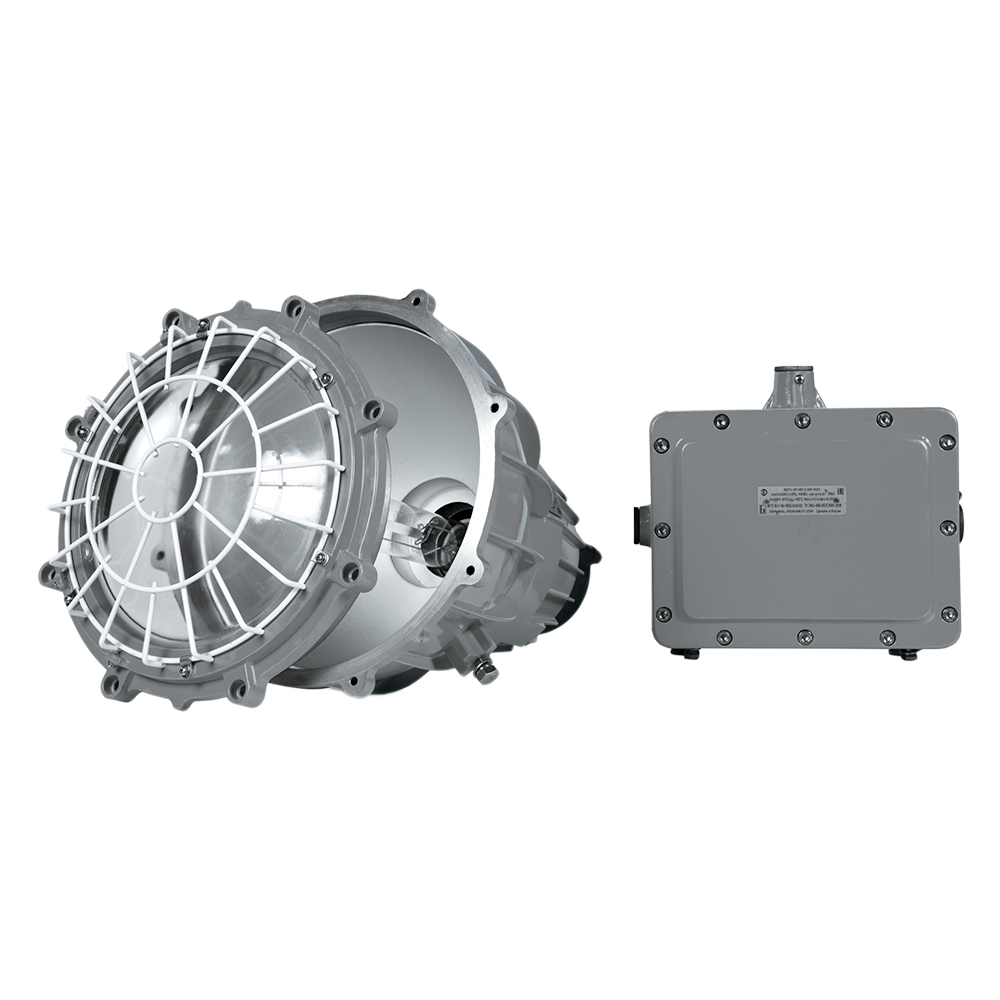

ВАТ51-ПР прожекторы взрывозащищенные

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 250 Вт, 400 Вт, 500 Вт, 1000 Вт

Тип источника света: Лампа дуговая ртутная ВД люминофорная (ДРЛ), Лампа дуговая ртутная ВД металлогалогенная (ДРИ), Лампа натриевая (ДНаТ)

Световой поток: 50000 лм, 130000 лм

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные прожекторы ВАТ51-ПР предназначены для создания заливающего света. Используются для организации освещения на большое расстояние, применяются на территории складов, эстакад и тд. Размещаются в зонах с возможным присутствием взрывоопасных элементов, таких как газ или пыль. Маркировка взрывозащиты: 1ExdIIВT4 для ламп мощностью 400 Вт, 1ExdIIВT3 для ламп мощностью 1000 Вт. Возможна установка газоразрядных ламп.

Особенности взрывозащищенных прожекторов ВАТ51-ПР:

Поворотный прожектор с возможность регулирования угла поворота в диапазоне 360° по горизонтали, по вертикали: +60...-60°.
Стекло осветительного прибора имеет дополнительную защиту в виде решетки.
Вытянутый по оси лампы параболический отражатель обеспечивает узконаправленный световой луч.

Прожекторы ВАТ51-ПР изготовлены из алюминиевого сплава, с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Прибор имеет два габаритных исполнения корпуса – 400 Вт и 1000 Вт. Стекло выполнено из термостойких, особо прочных материалов, с высокой светопропускающей способностью. Крепится внутри алюминиевого кольца и прикручивается к светильнику.

Внутри корпуса прожекторов ВАТ51-ПР установлены отражатель, патрон и клеммные зажимы для подключения питания. Внутри и снаружи конструкции установлены болты заземления.

Технические характеристики

Коэффициент мощности	>0,92
Тип патрона	E40
Материалы изготовления	Алюминиевый корпус с порошковым покрытием, термостойкое, особопрочное стекло, с высокой светопропускающей способностью
Способ крепления или установки	Потолочное крепление (П), установка на землю
Электроподключение	Подключение к клеммам кабельным вводом с резьбой М25х1,5
Диаметр подводимого кабеля	10...14 мм
Сечение подсоединяемых жил	3х(1-2,5)мм² (L+N+PE)
Маркировка взрывозащиты	1ExdIIBT3, 1ExdIIBT4
Климатическое исполнение (диапазон рабочих температур)	УХЛ1
Исполнение по степени защиты	IP65
Вес	6,2...8,6 кг

Структура обозначения, пример заказа

ВАТ51-ПР

СД.Л.

УХЛ1

Вид климатического исполнения

Шифр типа крепления (П - потолочное крепление, не указывается - крепление на земле)

Мощность лампы, Вт

Шифр источника света (РТ.Л.ВБ. – ртутная лампа со встроенным балластом; НАТ.Л. - натриевая лампа типа ДНаТ; РТ.Л. - ртутная лампа типа ДРЛ; ГАЛ.Л. - металлогалогенная лампа типа ДРИ)

Обозначение модели

Варианты исполнений

Габарит корпуса	Металлогалогенная лампа ГАЛ.Л.	Ртутная лампа высокого давления РТ.Л.	Натриевая лампа высокого давления НАТ.Л.	Ртутная лампа со встроенным балластом	Масса без крепления, кг
ВАТ51-ПР-400	250, 400 Вт	250, 400 Вт	250, 500 Вт	250, 400 Вт	14,5
ВАТ51-ПР-1000	1000 Вт	-	1000 Вт	-	58,5

Тип/код заказа	Мощность	Масса,кг	Корпус	Тип/код заказа	Мощность	Масса,кг	Корпус
ВАД-БАЛ-ГАЛ.Л.70	металлогалогенная лампа 70 Вт	6,2	I	ВАД-БАЛ-НАТ.Л.250	натриевая лампа высокого давления 250 Вт	7,7	II
ВАД-БАЛ-ГАЛ.Л.100	металлогалогенная лампа 100 Вт	6,6	I	ВАД-БАЛ-НАЛ.Л.400	натриевая лампа высокого давления 400 Вт	8,5	II
ВАД-БАЛ-ГАЛ.Л.250	металлогалогенная лампа 250 Вт	6,95	I	ВАД-БАЛ-РТ.Л.80	ртутная лампа высокого давления 80 Вт	6,3	I
ВАД-БАЛ-ГАЛ.Л.400	металлогалогенная лампа 400 Вт	7,7	II	ВАД-БАЛ-РТ.Л.125	ртутная лампа высокого давления 125 Вт	6,6	I
ВАД-БАЛ-НАТ.Л.70	натриевая лампа высокого давления 70 Вт	6,2	I	ВАД-БАЛ-РТ.Л.250	ртутная лампа высокого давления 250 Вт	7,05	I
ВАД-БАЛ-НАТ.Л.100	натриевая лампа высокого давления 100 Вт	6,65	I	ВАД-БАЛ-РТ.Л.400	ртутная лампа высокого давления 400 Вт	8,6	II
ВАД-БАЛ-НАТ.Л.150	натриевая лампа высокого давления 150 Вт	6,9	I	-	ртутная лампа высокого давления 400 Вт	-	-

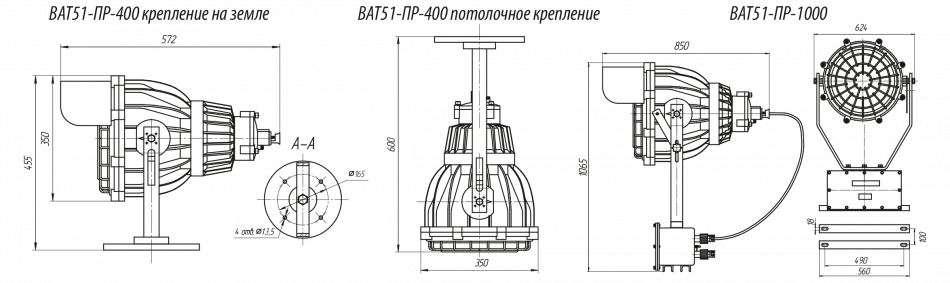

Габаритные и присоединительные размеры светильников ВАТ51-ПР

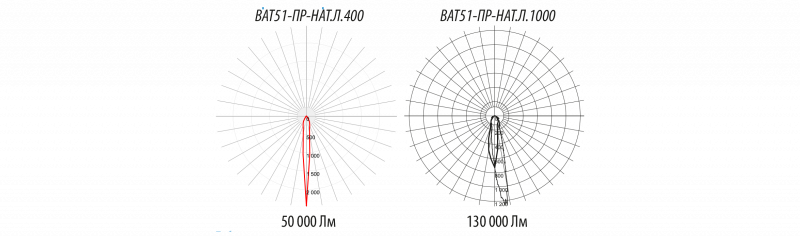

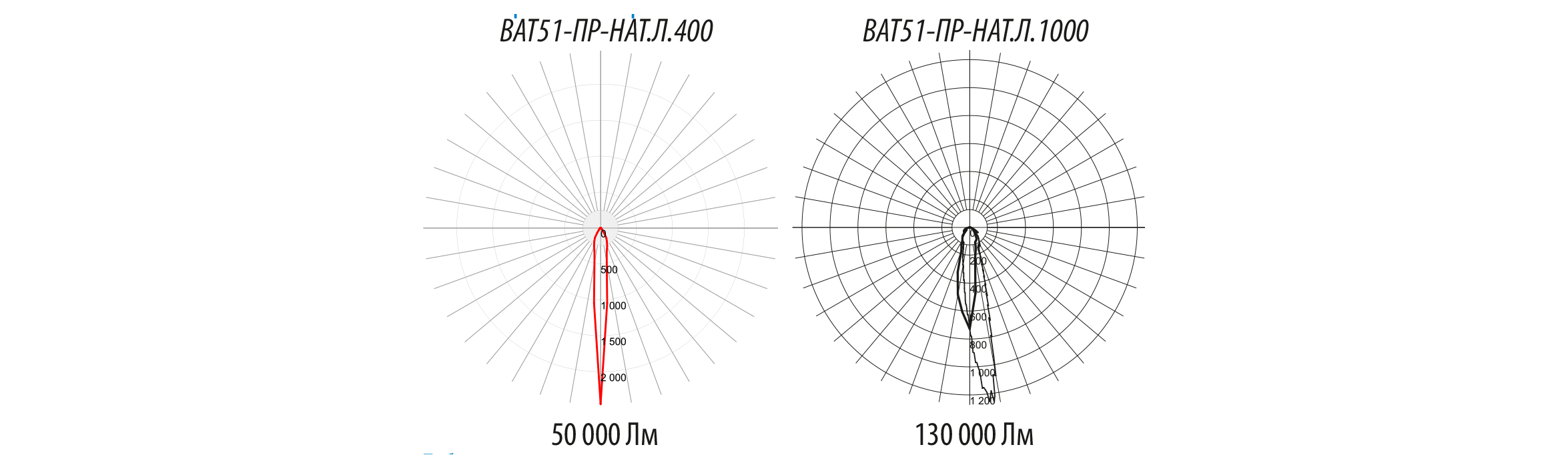

Фотометрические кривые

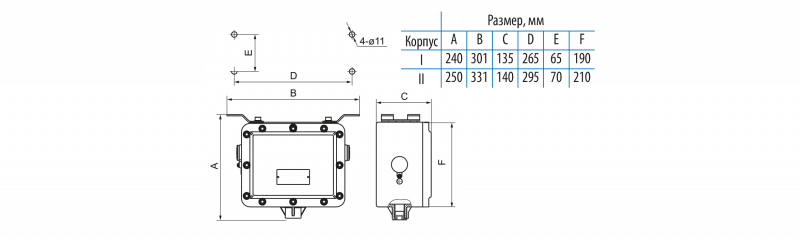

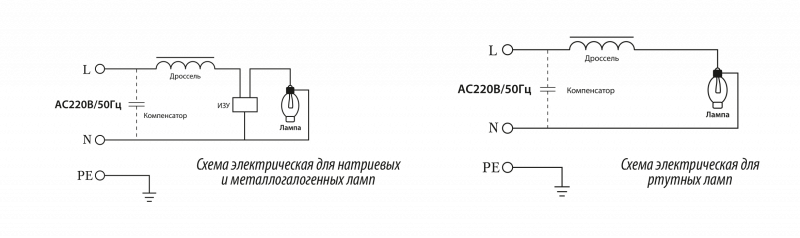

Электрическая схема подключения взрывозащищенного балласта

Стандартный комплект поставки

Прожектор ВАТ51-ПР поставляется в комплекте с выбранным креплением. По умолчанию прожектор комплектуется одним кабельным вводом для небронированного кабеля..
Паспорт.

Дополнительная комплектация, опции

Лампы.
Для ВАТ51-ПР-400 - вместо кабельного ввода, устанавливаемого по умолчанию:
- ВК-Х-ВЭЛ2БМ-G3/4”-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ2БТ-G3/4”-Exd-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ-G3/4”-Exd-G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфтыММРн-20.

При заказе прожектора нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.

Для газоразрядных ламп не имеющих встроенного ПРА заказывается балласт типа ВАД-БАЛ,соответствующий выбранному типу и мощности ламп. Для балласта ВАД-БАЛ дополнительно заказываются:

Кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ4-М25х1,5-Exd или ВК-Х-ВЭЛ2-М25х1,5-Exd для небронированного кабеля.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ нарезана резьба М25х1,5.

Для ВАТ51-ПР-1000 - прожектор ВАТ51-ПР-1000 изготавливается комплектно с балластом. Вместо кабельного ввода, устанавливаемого по умолчанию:
- ВК-Х-ВЭЛ2БМ-М25х1,5-Exd для бронированного кабеля.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ2БТ-М25х1,5-Exd-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе прожектора нужно учитывать, что в корпусе ВАД-БАЛ прожектора ВАТ51-ПР-1000 нарезана резьба М25х1,5.

Скачать документацию

ВАТ51-ПР прожекторы взрывозащищенные. IES-файлы.
