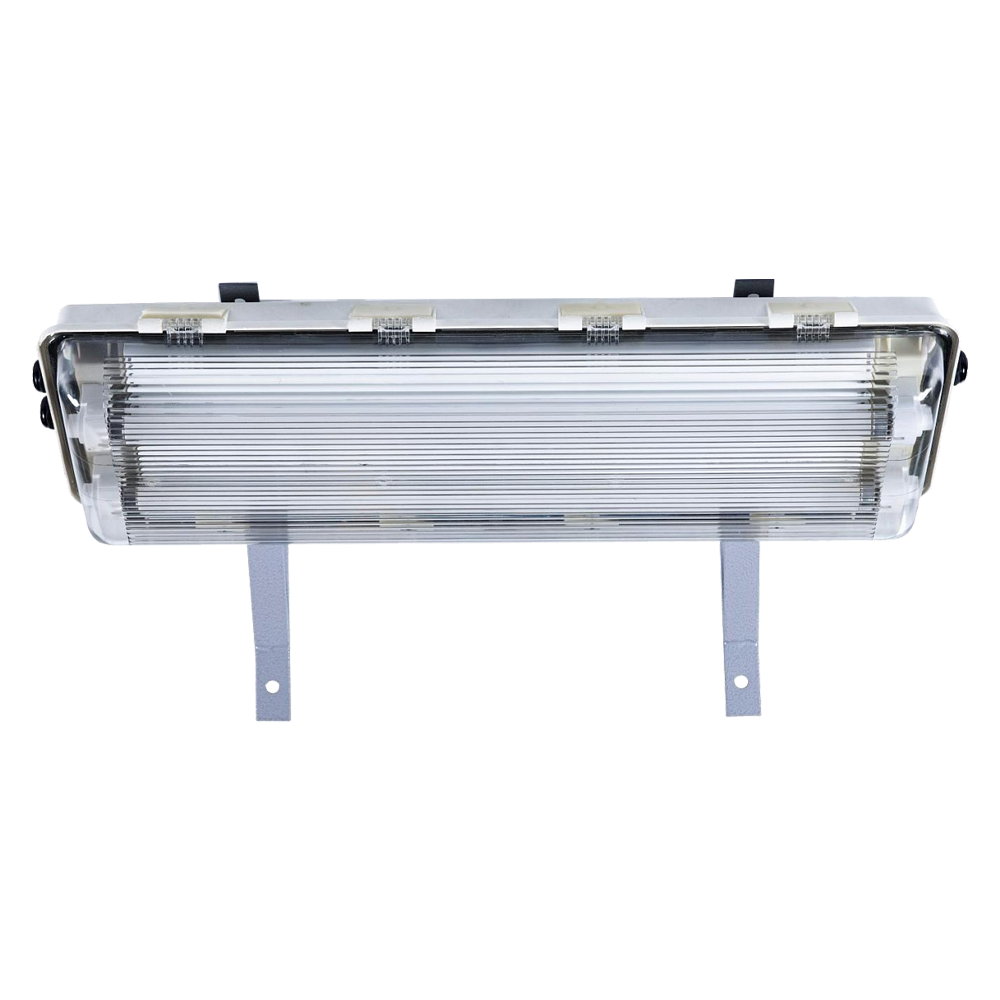

ВЭЛАН51-П светильники взрывозащищенные линейные в пластиковом корпусе

Скачать PDF

Назначение: Для внутреннего освещения/Взрывозащищенные

Напряжение питания: ≈ 220 В

Потребляемая мощность: 9 Вт, 18 Вт, 36 Вт

Тип источника света: Лампа ртутная НД люминесцентная линейная, Лампа светодиодная

Цена (без учета НДС): По запросу руб.

Заказать

Описание

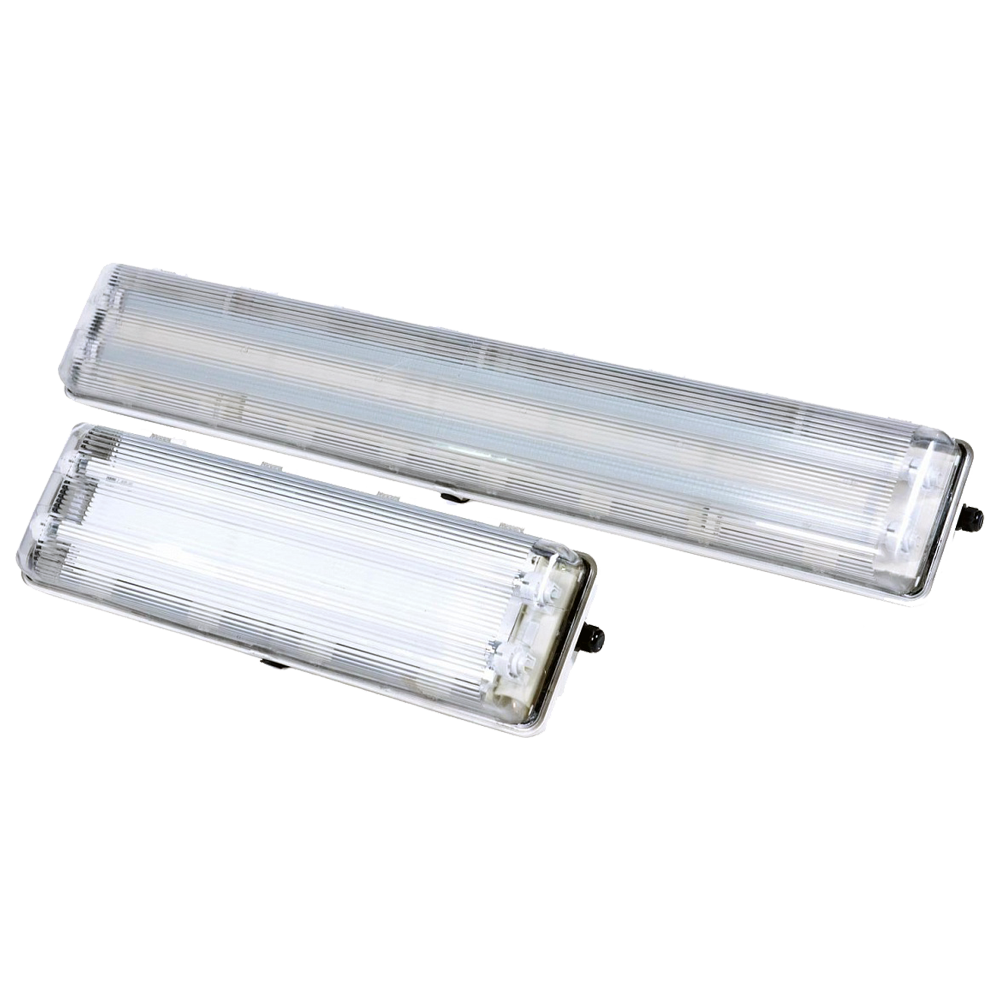

Взрывозащищенные светильники в пластиковом корпусе ВЭЛАН51-П применяются для освещения производственных и складских помещений, а также других объектов, потенциально взрывоопасных по газу и пыли, в соответствии с маркировкой взрывозащиты.

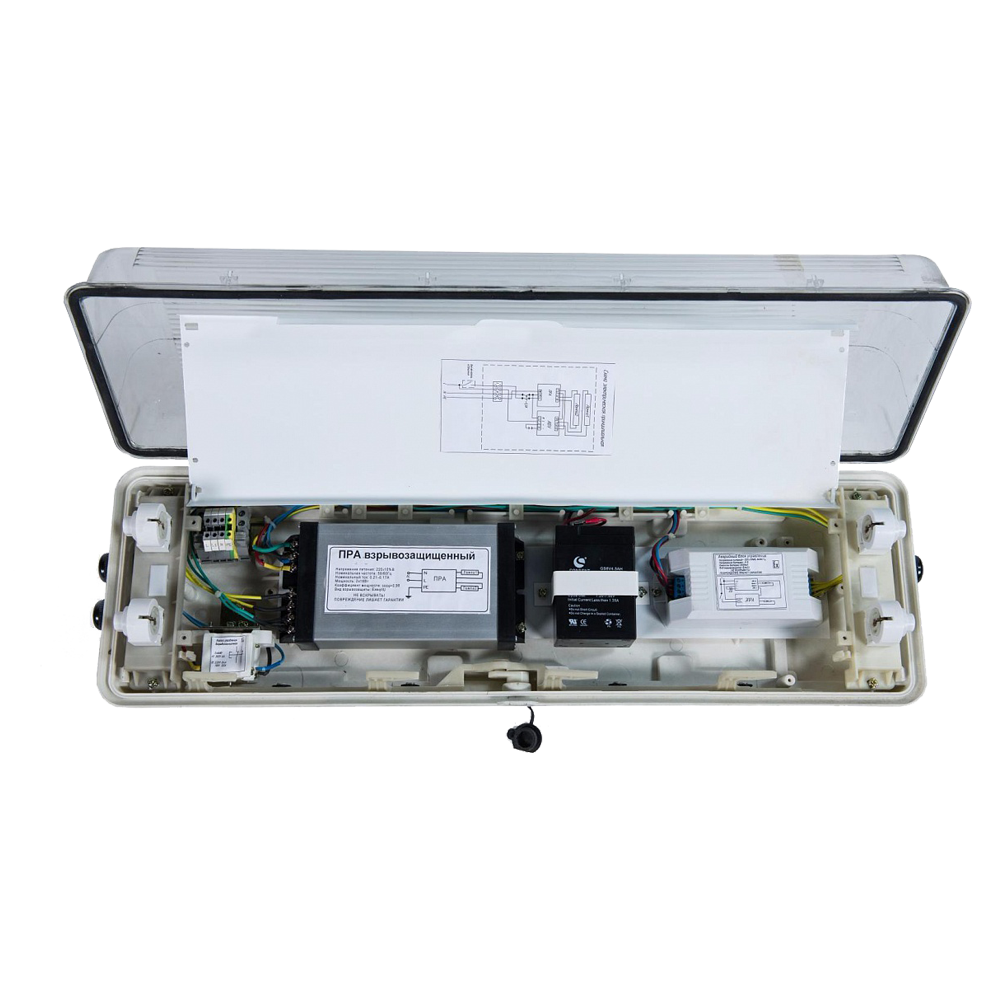

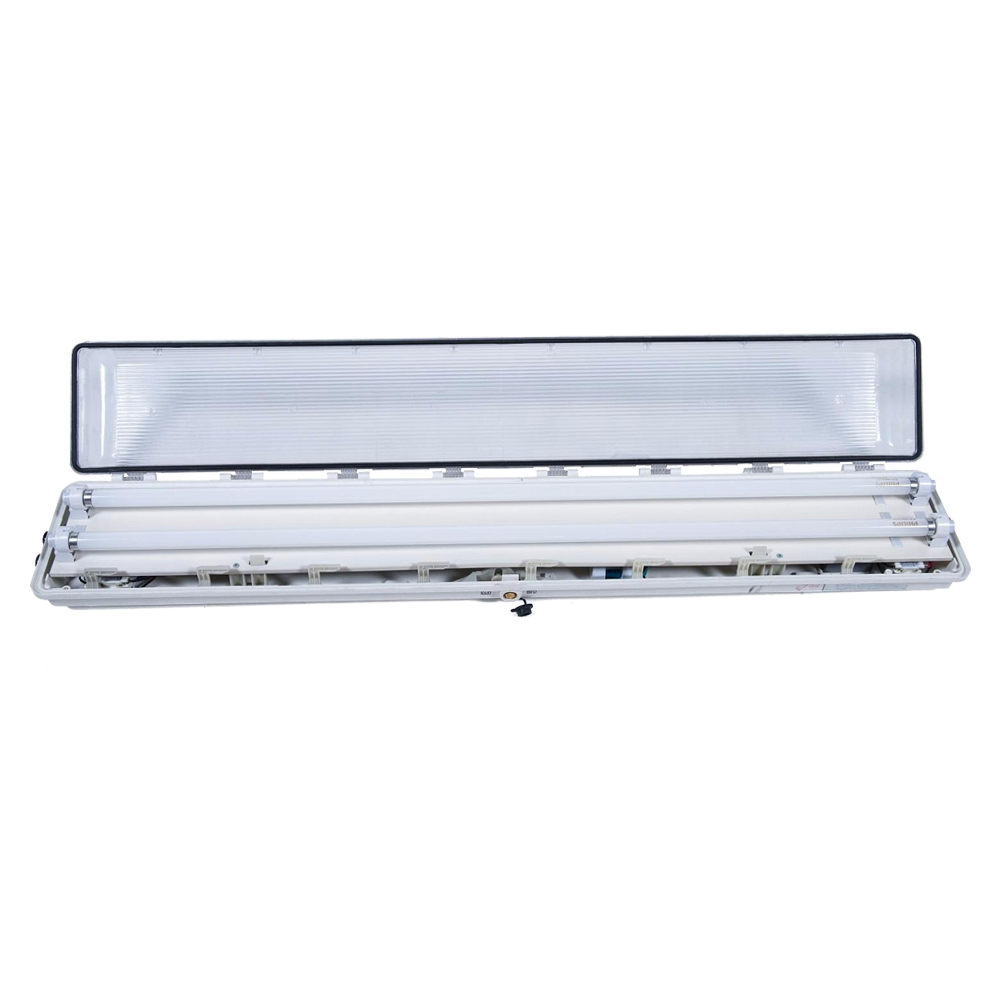

Схемотехника светильников зависит от исполнения. Осветительные приборы ВЭЛАН51-П могут оснащаться пуско-регулирующим аппаратом ПРА, блоком БУ, блоком зажимов для подключения питания, расположенных под панелью с лампами. Светильники ВЭЛАН51-П комплектуются люминесцентными или светодиодными источниками света. Крышка приборов открывается при помощи специального ключа. Для обеспечения степени защиты светильников от внешних воздействий на крышке предусмотрена уплотнительная прокладка, размещённая в специальном пазу. Уплотнительная прокладка установлена на клею. Материал корпуса - пластмасса, форма - прямоугольная.

Температура эксплуатации:

-40°С до +40°С (климатическое исполнение У1).
-40°С до +45°С (климатическое исполнение ОМ1).
-60°С до +50°С (климатическое исполнение УХЛ1).

Производятся светильники ВЭЛАН51-П-АК, с встроенным аккумуляторным блоком, благодаря которому, светильники сохраняют работоспособность при отключении основного питания.

Технические характеристики

Тип патрона	G13
Материалы изготовления	Пластмасса
Способ крепления или установки	Подвесное крепление (В), настенное (Н), потолочное (П), на опоре (О), подвесное на цепи (Ц)

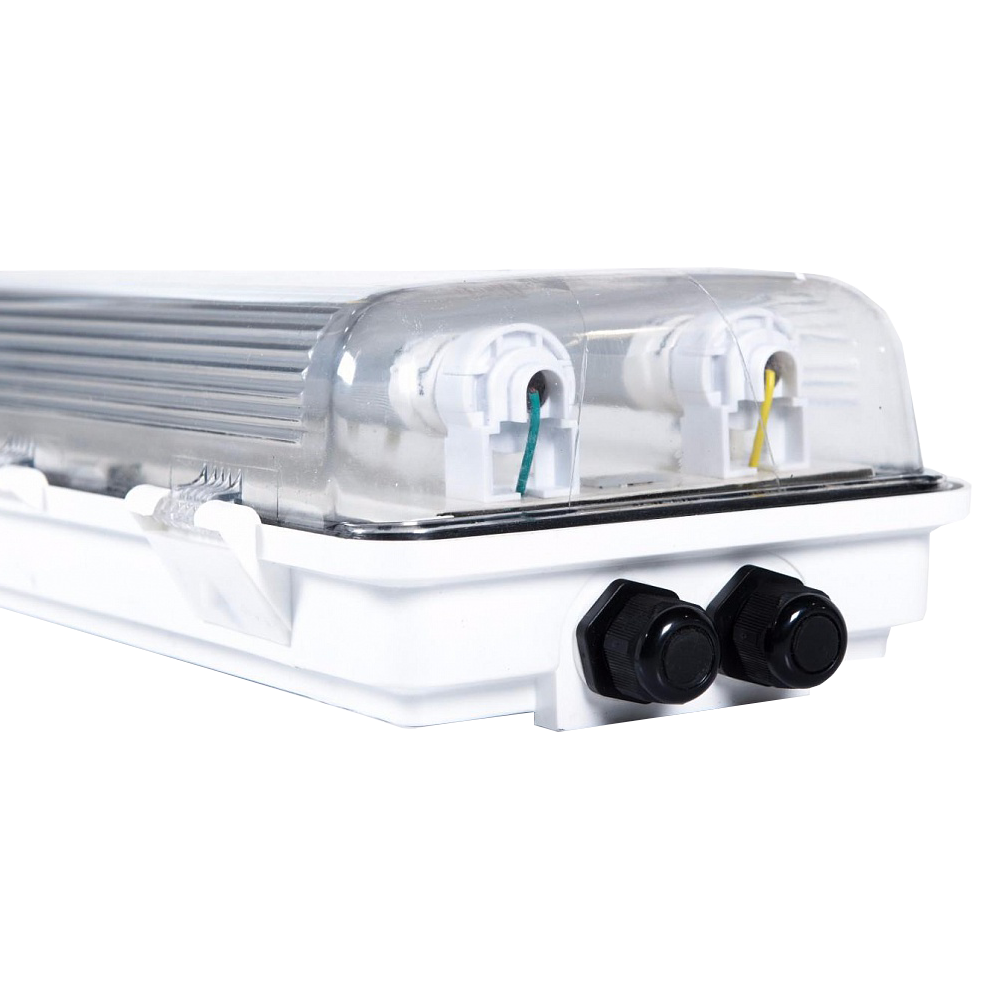

Электроподключение	Подключение к клеммам двумя кабельными вводами с резьбой М25х1,5
Диаметр подводимого кабеля	9...14 мм
Сечение подсоединяемых жил	ВЭЛАН51-П: 3х(1,5-2,5) мм² (L+N+PE) ВЭЛАН51-П-АК: 4х(1,5-2,5) мм² (L1+L+N+PE)
Наличие пускорегулирующего устройства	ПРА
Маркировка взрывозащиты	1ExsdIICT4, 1ExsdIICT6, 2ExsdIICT4, 2ExsdIICT6
Класс защиты от поражения электрическим током	I, II
Климатическое исполнение (диапазон рабочих температур)	ОМ1, У1, УХЛ1
Исполнение по степени защиты	IP66
Габаритные размеры	808х222х134...1380х222х134 мм
Вес	5,73...15,25 кг

Структура обозначения, пример заказа

ВЭЛАН51-П

АК

СД.Л.

1ExsdIICT6X

ОМ1

Вид климатического исполнения (У1 - для светильников с люминесцентными лампами, УХЛ1 - для светильников со светодиодными лампами, ОМ1 - для всех типов)

Маркировка взрывозащиты (1ExsdIICT4X или 2ExsdIICT4X - люминесцентные светильники, 1ExsdIICT6X или 2ExsdIICT6X - светодиодные светильники)

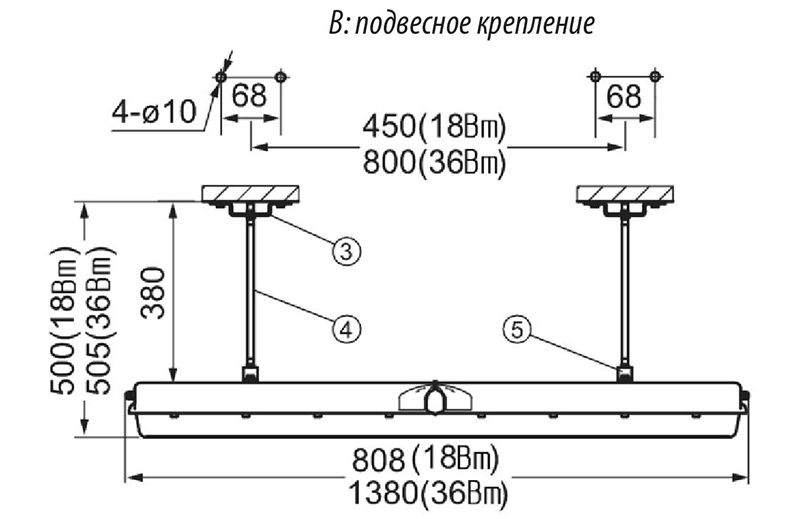

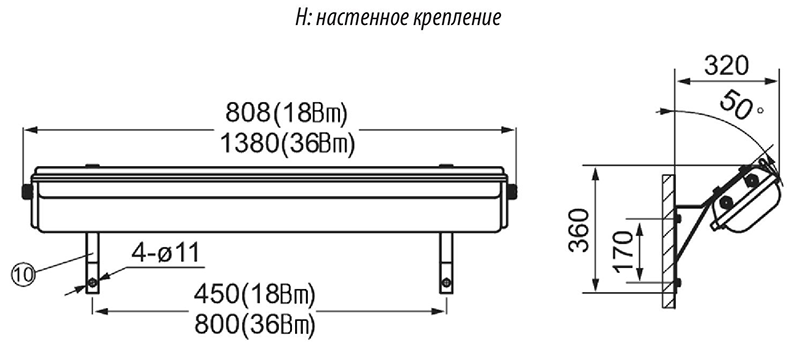

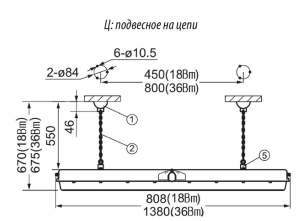

Шифр типа крепления (В - подвесное крепление, Н - настенное, П - потолочное, О - на опоре, Ц - подвесное на цепи)

Мощность лампы, Вт (18, 36 - люминесцентная лампа; 9, 18 - светодиодная лампа)

Количество ламп (1 или 2)

Шифр источника света (СД.Л. - светодиодная лампа, для люминесцентных ламп индекс не указывается)

Шифр исполнения с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается. Аккумулятор устанавливается только на светильники с 2-мя люминесцентными лампами

Обозначение модели

Варианты исполнений

Варианты исполений взрывозащищенных светильников ВЭЛАН51-П в пластиковом корпусе

Наименование	П: потолочное, кг	О: опора, кг	Н: настенное, кг	Ц: цепь, кг	В: подвесное, кг
ВЭЛАН51-П-1х18	6,8	6,79	6,46	6,73	8,36
ВЭЛАН51-П-2х18	6,9	7,83	6,50	6,77	8,40
ВЭЛАН51-П-1х36	11,10	11,04	10,70	11,00	11,60
ВЭЛАН51-П-2х36	11,15	11,10	10,75	11,05	11,65
ВЭЛАН51-П-АК-1х18	8,10	8,03	9,35	7,97	9,60
ВЭЛАН51-П-АК-2х18	8,15	8,08	9,40	8,02	9,56
ВЭЛАН51-П-АК-1х36	13,70	13,65	14,96	13,57	15,20
ВЭЛАН51-П-АК-2х36	13,75	13,70	15,01	13,62	15,25
ВЭЛАН51-П-СД.Л.-1х9	5,86	5,79	6,46	5,73	6,36
ВЗЛАН51-П-СД.Л.-2х9	5,90	5,83	6,49	5,77	6,40
ВЗЛАН51-П-СД .Л.1-1x18	10,10	10,04	10,70	10,00	10,60
ВЭЛАН51-П-СД .Л.1-2x18	10,15	10,10	10,75	10,05	10,65

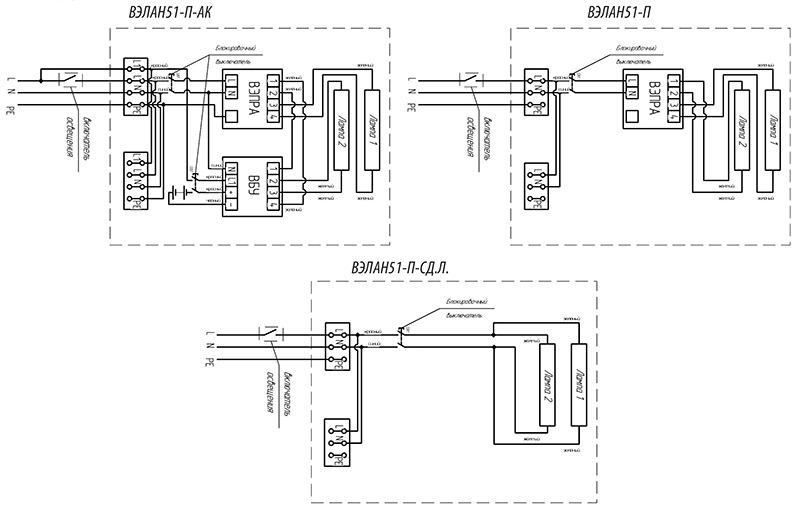

Схема электрического подключения

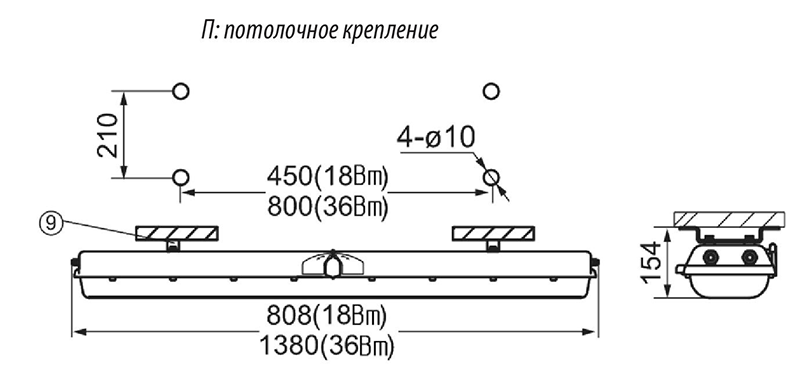

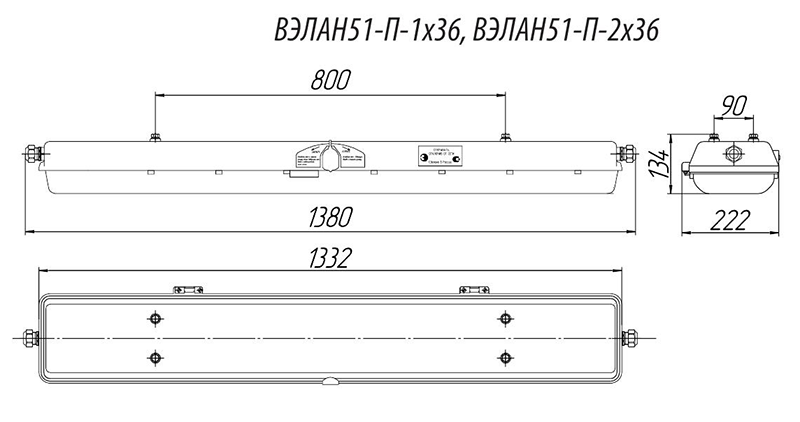

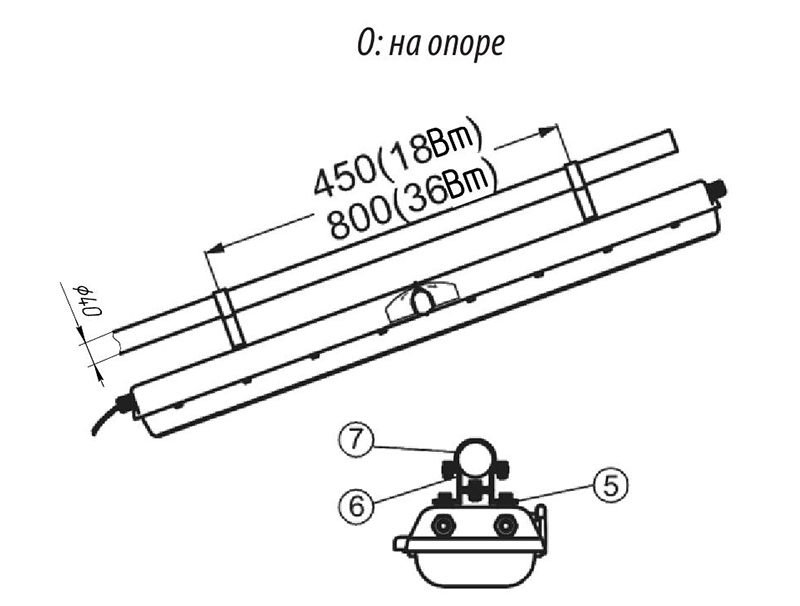

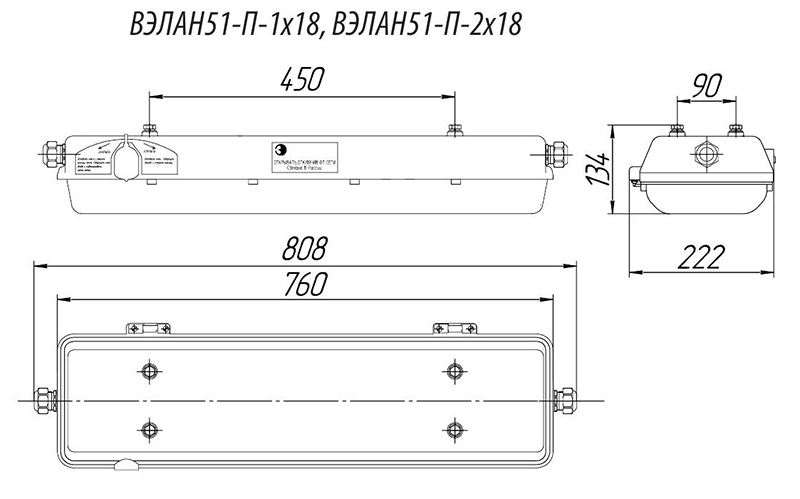

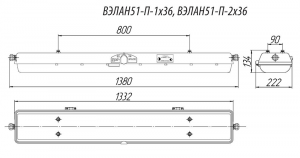

Габаритные и присоединительные размеры светильников ВЭЛАН51-П

Стандартный комплект поставки

Светильник ВЭЛАН51-П. Линейные светодиодные взрывозащищённые лампы поставляются в комплекте, линейные люминесцентные лампы поставляются отдельно. По умолчанию светильник комплектуется двумя пластиковыми кабельными вводами для небронированного кабеля.
Паспорт.

Дополнительная комплектация, опции

Кабельные вводы:
- ВК-Х-ВЭЛ1БМ-М25х1,5-Exе для бронированного кабеля.
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
- ВК-Х-ВЭЛ1БТ-М25х1,5-Exе-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Скачать документацию

ВЭЛАН51-П светильники взрывозащищенные линейные. IES-файлы.
